Montage
4.2 Montage mit Adapterplatte
SCALANCE W-784-1xx / SCALANCE W-74x-1
Betriebsanleitung (kompakt), Ausgabe 08/2007, A5E01174713-02
23
4.2 Montage mit Adapterplatte
4.2.1 Montage der Adapterplatte auf einer S7-300-Profilschiene
Vorgehensweise
B
A

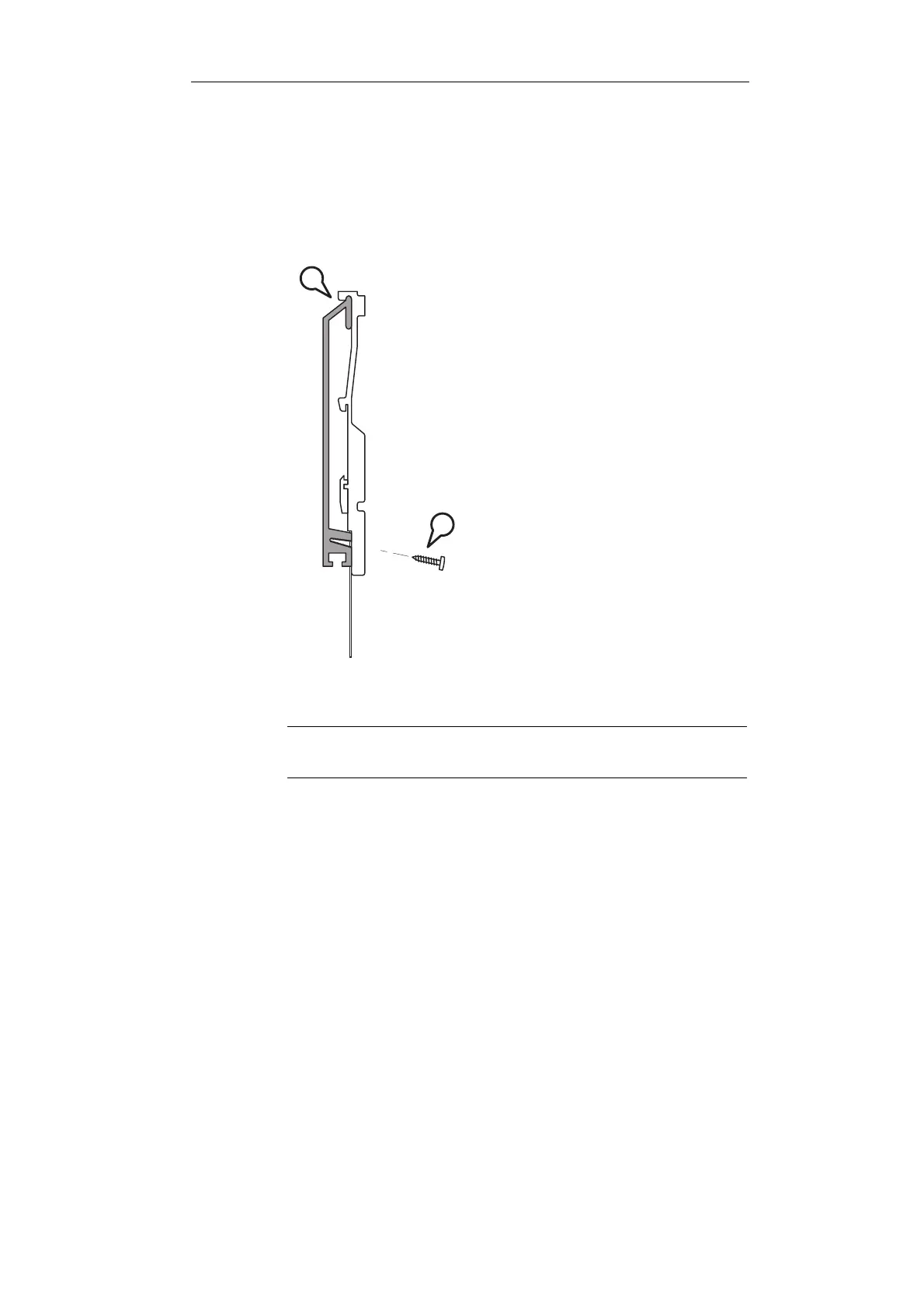

Bild 4-2 Seitenansicht einer S7-300-Profilschiene (grau dargestellt) mit einer aufgesetzten
Adapterplatte
Hinweis
Für den Schaltschrankeinbau empfehlen wir, Relais nicht auf der gleichen oder auf den
direkt benachbarten Montageschienen anzubringen
