Montage
4.2 Montage mit Adapterplatte
SCALANCE W-784-1xx / SCALANCE W-74x-1
26 Betriebsanleitung (kompakt), Ausgabe 08/2007, A5E01174713-02
Führen Sie folgende Schritte durch, um die Adapterplatte auf einer Hutschiene zu montieren:
1. Setzen Sie die Adapterplatte auf die Oberkante der Hutschiene (Position A in der
vorangegangenen Abbildung).
2. Ziehen Sie den Hutschienenschieber (Position B in der vorangegangenen Abbildung)
nach unten und drücken Sie die Adapterplatte gegen die Hutschiene, bis der
Hutschienenschieber dort einrastet.
4.2.3 Montage des SCALANCE W784-1xx / W74x-1 auf einer Adapterplatte
Vorgehensweise
SCALANCE
L1
PoE
P1
R1
F
s

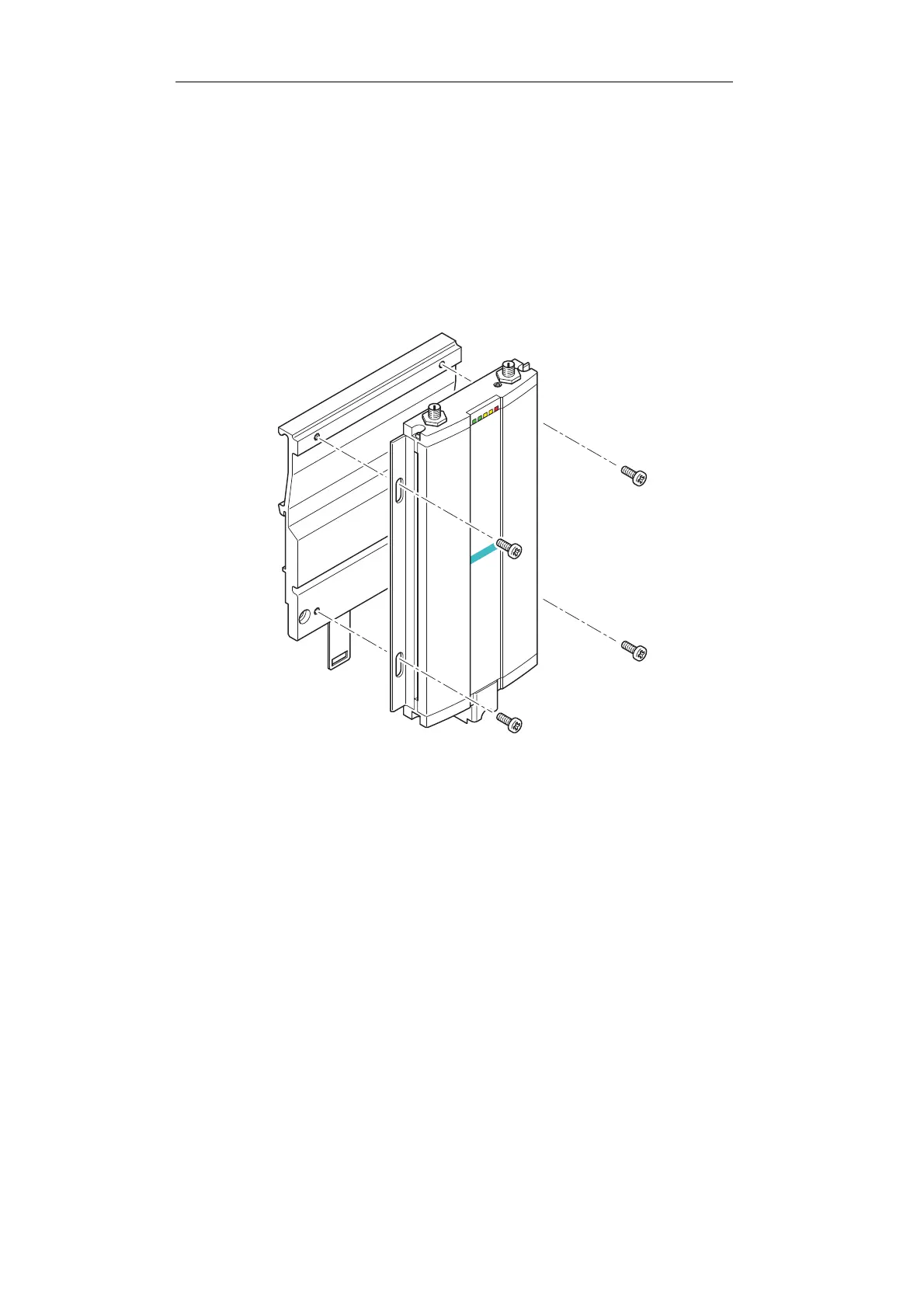

Bild 4-4 Aufschrauben eines SCALANCE W784-1xx / W74x-1 auf eine Adapterplatte
Verschrauben Sie den SCALANCE W784-1xx / W74x-1 mit den vier M4-Schrauben, die zum
Lieferumfang der Adapterplatte gehören. Das maximale Anzugsmoment für diese Schrauben
beträgt 0,7 Nm.
