Anschließen
5.6 Einsetzen / Entnehmen des C-PLUG
SCALANCE W-784-1xx / SCALANCE W-74x-1
Betriebsanleitung (kompakt), Ausgabe 08/2007, A5E01174713-02
35
5.6 Einsetzen / Entnehmen des C-PLUG
Einsetzen des C-PLUG
A
1
2

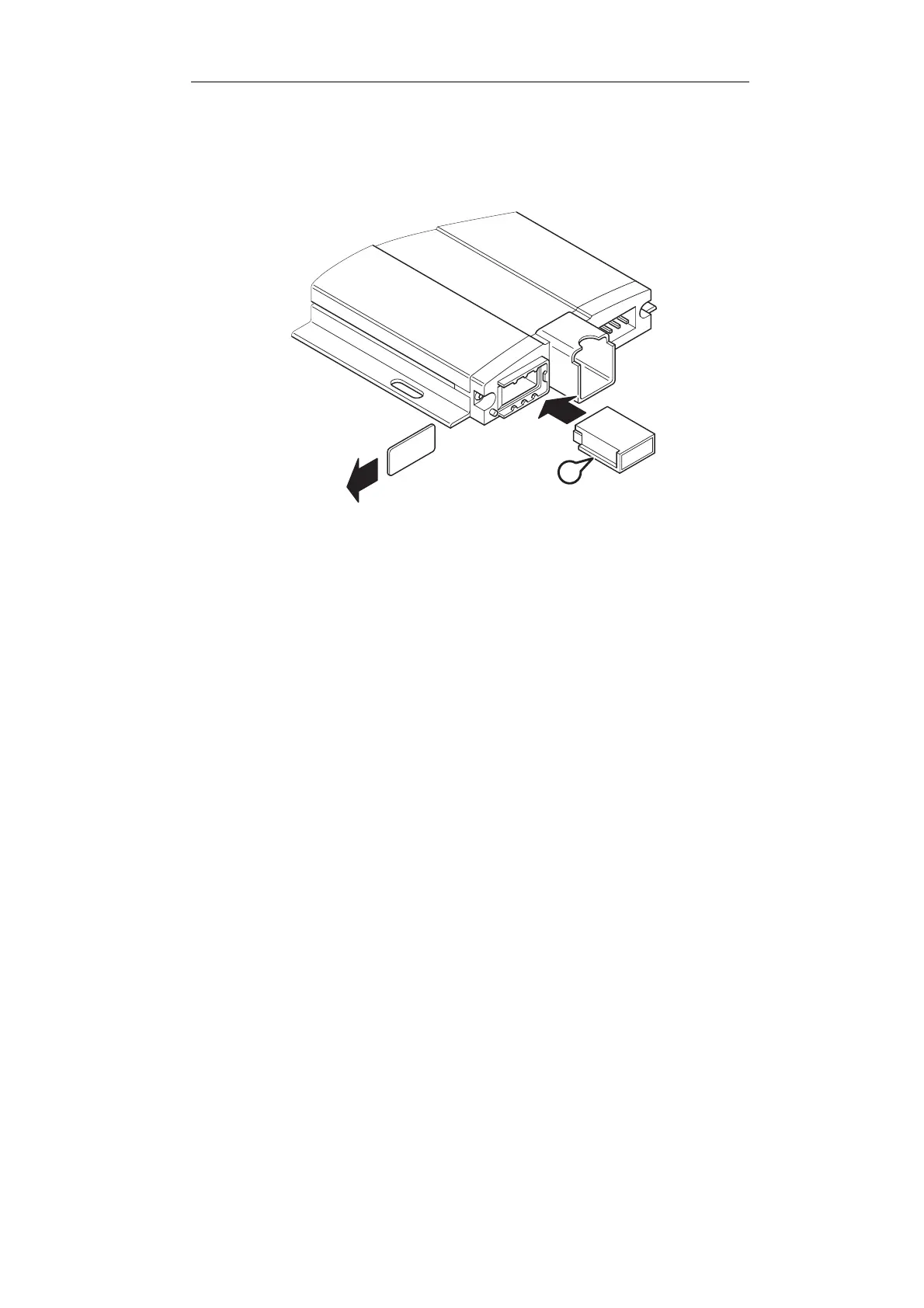

Bild 5-4 Einsetzen eines C-PLUG in einen W784-1xx / W74x-1
Führen Sie folgende Schritte durch, um einen C-PLUG in einen SCALANCE W784-1xx /
W74x-1 einzusetzen:
1. Entfernen Sie die Abdeckung des Steckplatzes.
2. Das Gehäuse des C-PLUG hat eine hervorstehende Längskante (Position A) Der C-
PLUG lässt sich nur wie in der vorangegangenen Abbildung dargestellt einsetzen. In den
Steckplatz ist an der entsprechenden Stelle eine Fuge eingearbeitet. Setzen Sie den C-
PLUG in den Steckplatz ein.
3. Verschließen Sie den Steckplatz mit der Abdeckung.
Entnehmen des C-PLUG
1. Entfernen Sie die Abdeckung des Steckplatzes.
2. Setzen Sie einen Schraubendreher zwischen der linken Vorderkante des C-PLUG und
dem Steckplatz an und lösen Sie den C-PLUG. Entnehmen Sie den C-PLUG
3. Verschließen Sie den Steckplatz mit der Abdeckung.
