Anschließen
5.4 Anschluss für Industrial Ethernet
SCALANCE W-784-1xx / SCALANCE W-74x-1
Betriebsanleitung (kompakt), Ausgabe 08/2007, A5E01174713-02
33
Führen Sie folgende Schritte durch, um die Stromversorgungs-Leitung an einen SCALANCE
W784-1xx / W74x-1 anzuschließen:
1. Schließen Sie den mitgelieferten Stecker an die Stromversorgungs-Leitung an. Die
vorangegangene Abbildung zeigt die Lage der Gehäusebuchse und die Kontaktbelegung.
Der Stecker ist verpolungssicher. Beachten Sie deshalb beim Anklemmen der Adern,
dass der Stecker die richtige Orientierung hat.
2. Drücken Sie den Stecker in die Gehäusebuchse, bis er dort einrastet.
3. Sorgen Sie für eine geeignete Zugentlastung der Stromleitung.
5.4 Anschluss für Industrial Ethernet
Ethernetanschluss an der Gehäuseunterseite
A

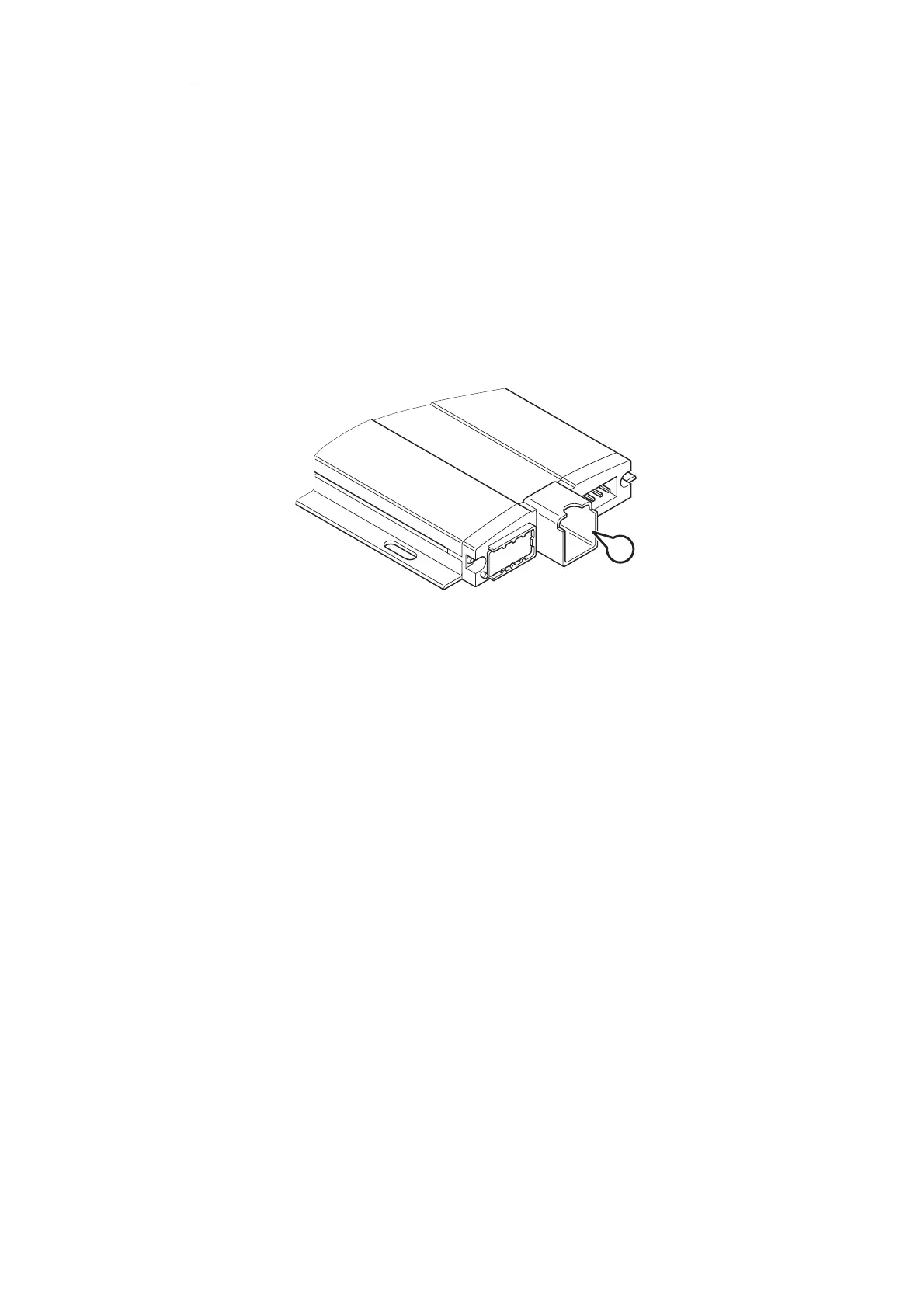

Bild 5-2 Anschluss für Industrial Ethernet bei einem SCALANCE W784-1xx / W74x-1
Der Ethernetanschluss befindet sich an der Unterseite des SCALANCE W784-1xx / W74x-1
(Position A in der vorangegangenen Abbildung)
Setzen Sie den Ethernet-Stecker in diese Buchse ein, bis er dort einrastet. Sorgen Sie für
eine geeignete Zugentlastung der Ethernet-Leitung.
