Anschließen
5.5 Anschlüsse für externe Antennen
SCALANCE W-784-1xx / SCALANCE W-74x-1
34 Betriebsanleitung (kompakt), Ausgabe 08/2007, A5E01174713-02
5.5 Anschlüsse für externe Antennen
Vorgehensweise beim Anschließen von Antennen
L1
PoE
P1
R1
F
B
A

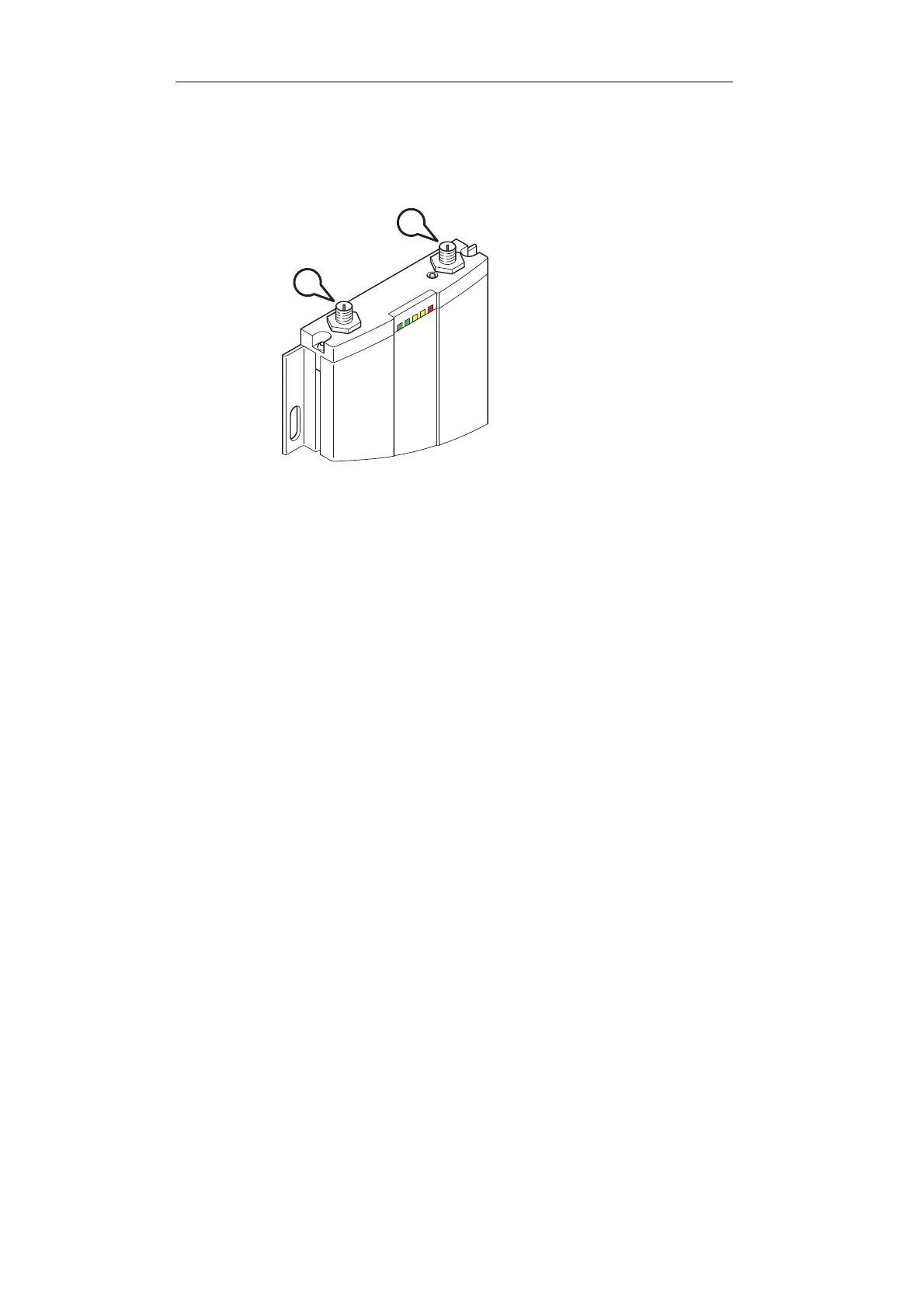

Bild 5-3 Anschlüsse für externe Antennen auf der Oberseite eines SCALANCE W784-1xx /
W74x-1
Die vorangegangene Abbildung zeigt die Lage der Antennenbuchsen "A" und "B". Führen
Sie folgende Schritte durch, um eine Leitung für eine externe Antenne an einen SCALANCE
W784-1xx / W74x-1 anzuschließen:
1. Setzen Sie den Stecker der Antennen-Leitung auf die R-SMA-Buchse und schrauben Sie
die Überwurfmutter des Steckers auf die Buchse (Gabelschlüssel SW8). Das maximale
Anzugsmoment beträgt 0,6 Nm.
2. Schrauben Sie einen Abschlusswiderstand auf die nicht benutzte Buchse, wenn Sie nur
eine Antenne verwenden.
