Siemens SITRANS P DS III Compact Operating Instructions

SITRANS P DS III/P410 (7MF4.33.. 7MF4.34.. 7MF4.35..)
A5E03434626-04, 05/2015
75
4.2
Raccordement de l'appareil
Ouverture de l'appareil
1. Desserrez au besoin l'arrêt de sûreté du couvercle avec une clé mâle six pans de 3 mm.
2. Dévissez le couvercle de la boîte de raccordement électrique. Le boîtier est caractérisé sur le côté par l'inscription
"FIELD TERMINALS".
Raccordement de l'appareil
1. Introduisez le câble de raccord via le presse-étoupe ③.
2. Raccordez l'appareil à l'installation via les raccordements du conducteur de protection
⑦ existants.
3. Raccordez les fils sur les bornes de raccordement
④ "+" et "-".
Respectez la polarité ! Si nécessaire, effectuez la mise à la terre de l'appareil via la borne "-" en reliant la borne "-" à la
borne de mise à la masse
⑨.
4. Posez éventuellement le blindage sur la vis de la borne de mise à la masse
⑨. Celle-ci est connectée sur le plan
électrique au raccord du conducteur de protection externe.

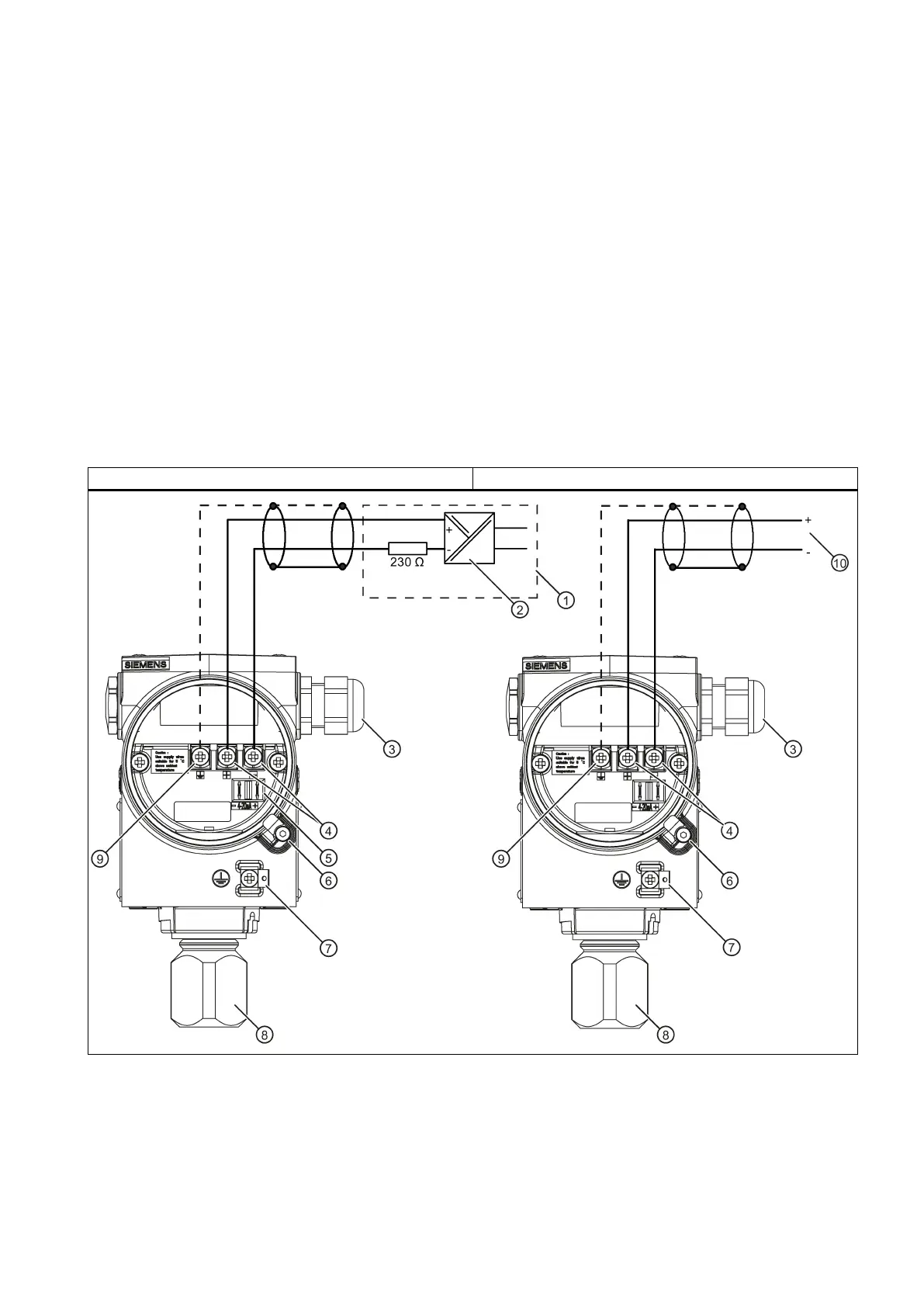

HART
PROFIBUS PA / Foundation™ Fieldbus FF
①
Séparate
ur d'alimentation avec charge intégrée
⑥
Sécurité de couvercle
②
Energie auxiliaire
⑦
Raccordement du conducteur de protection/
Borne d'équipotentialité

Siemens SITRANS P DS III Specifications

General

Type	Pressure Transmitter
Communication	HART, PROFIBUS PA, FOUNDATION Fieldbus
Housing material	Aluminum or Stainless Steel
Measured variable	Pressure
Output signal	4...20 mA HART, PROFIBUS PA, Foundation Fieldbus
Ambient temperature range	-40 to +85 °C
Power supply	10.5...45 V DC
Protection class	IP66, IP67
Process connection	Various
