SIGNODE BPT-H32
6.5 Klauen, Kerbmesser und Objektschutz reinigen/ersetzen
Erforderliche Teile Bestellnr. 19 mm Bestellnr. 25 mm Bestellnr. 32 mm
Kerbmesser aussen (8) (13)* 1821.200.024 1821.200.026 1821.200.022
Kerbmesser mitte (11)* 1821.200.025 1821.200.028 1821.200.023
Klauen (9) (12)* 1821.200.031 1821.200.029 1821.200.021
Führungsklaue (7)* 1821.200.032 1821.200.030 1821.200.020
Objektschutz (3)* 1831.021.098 1831.021.101 1831.021.080
Bolzen (1) 1821.030.051 ʺ ʺ
Klauenstift (10) 1821.030.052 ʺ ʺ
Senkschraube Torx M3x6 (6) 1912.203.066 ʺ ʺ
Zylinderschraube M3x18 (2) 1911.003.181 ʺ ʺ
* Verschleissteil
Ausbau
► Akku aus Gerät ziehen.
► Abdeckung und Pressgehäuse entfernen (Kap. 6.3).
► Zwei Bolzen (1) herausziehen, Kerbmesser aussen (13), Klauen (12), Kerbmesser mitte (11)
zusammen mit Objektschutz (3) entfernen.
► Zwei Klauenstifte (10) herausziehen und Führungsklaue (7) zusammen mit Klaue (9) entfernen.
► Zwei Senkschrauben (Torx) (6) und eine Zylinderschraube (2) mit Hülse und Mutter lösen. Halter
(5) zusammen mit den vier Druckfedern (4) entfernen.
► Die beiden Objektschütze (3) reinigen, auf Verschleiss überprüfen und falls notwendig ersetzen.
► Kerbmesser mitte (11), Klauen (9) (12), Führungsklaue (7) und Kerbmesser (8) (13) reinigen, auf
Verschleiss überprüfen und falls notwendig ersetzen. Die Kerbmesser (8) (13) können auch 180°
gedreht werden um die zweite Schneidkante zu benutzen.
Einbau
► Die gereinigten oder ersetzten Teile an den Gelenken und Gleitstellen mit Universalfett (z.B.
Klüber GBU Y 131, Microlube) einfetten oder mit hochdruckbeständigen Haftschmieröl-Spray (z.B.
Würth HHS 2000) einsprühen.
► Der Einbau erfolgt in umgekehrter Reihenfolge.
► Nach dem Zusammenbau kontrollieren ob der Objektschutz (3) zwischen den Zangen funktionsfä-
hig ist.

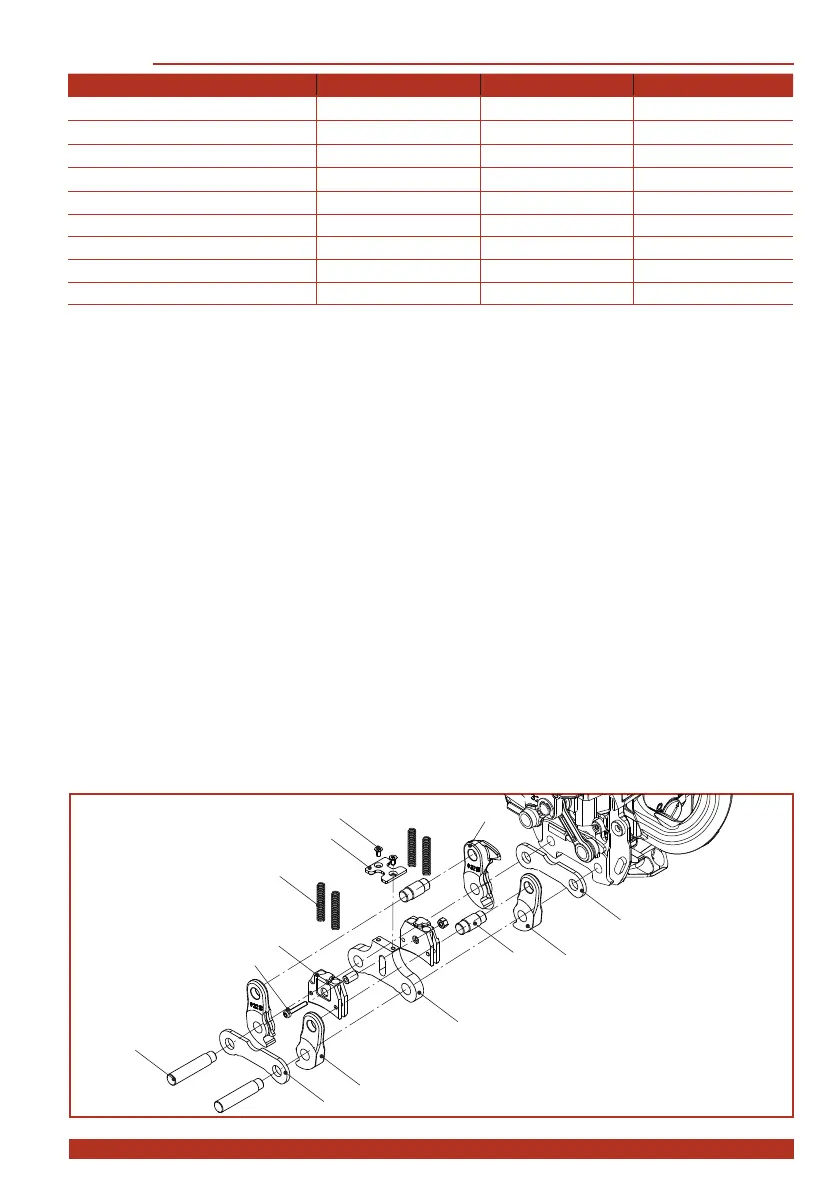

Illustration: Bandbreite 32 mm
(19 und 25 mm leicht abweichend)
1
2
3
4
9
8
7
6
5
11
12
10
13
