Signode BPT-H32 - Beschreibung; Aufbau

9 von 49
V 11.21_DE
SIGNODE BPT-H32
3 Beschreibung

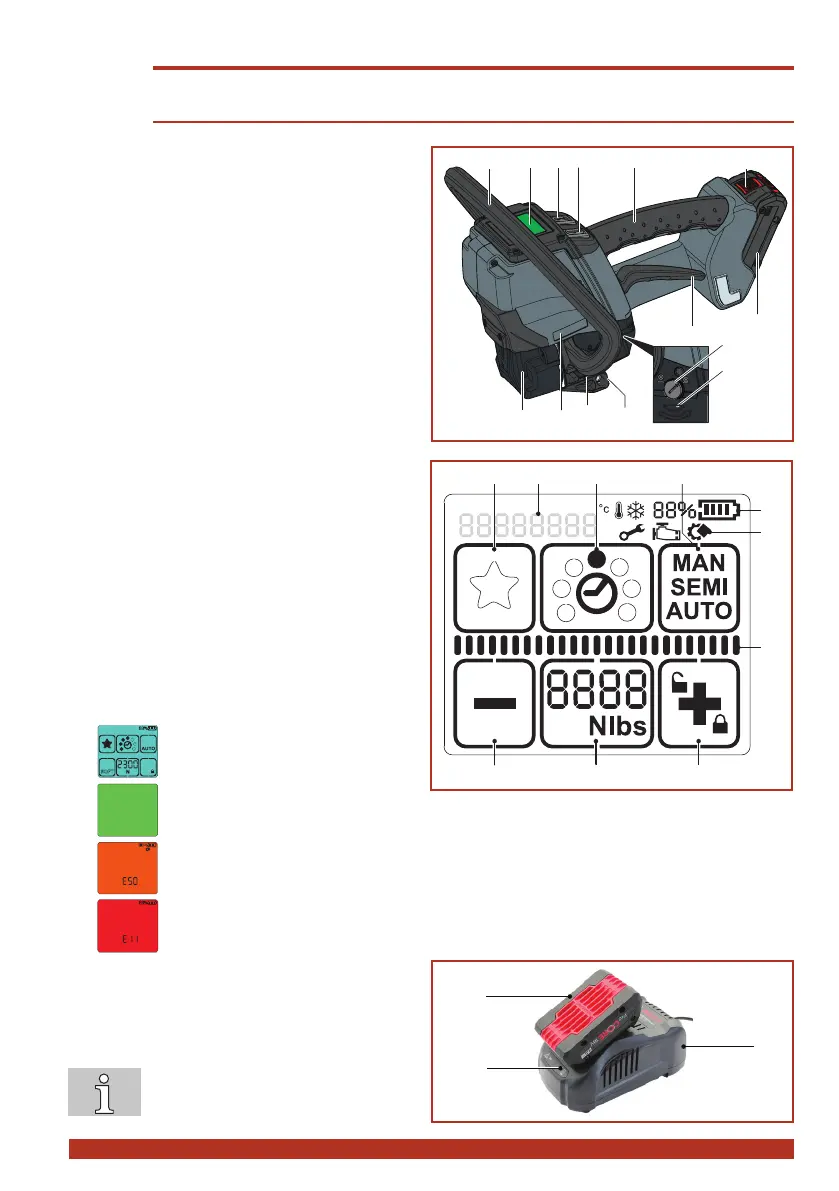

3.1 Aufbau
1 Traggri󰀨e
2 Bedienpanel
3 Verschliesstaste
4 Spanntaste
5 Entriegelungstaste Akku
6 Akku
7 Drehknopf „Bandeinlege-Hilfe ein / aus“
8 Drehrichtungsanzeige Spannrad
9 Bedienhebel
10 Seriennummer (XJJMMYYYY)
X H=BPT-H32
JJ Baujahr
MM Monat
YYYY fortlaufende Nummer
11 Spannvorrichtung
12 Typenbezeichnung
13 Verschliesservorrichtung
Bedienpanel
1 Tastenfeld „Favorit“
2 Tastenfeld „Betriebsart“
3 Tastenfeld „Plus & Tastensperre“
4 Tastenfeld „Spannkraft“
5 Tastenfeld „Minus“
a Anzeige „Mitteilungen“
b Statusanzeige „Verschliessen“
c Anzeige „Akku-Ladezustand“
d Anzeige „Hinweissymbole“
e Statusanzeigebalken „Spannen“
Hintergrundbeleuchtung
● Display aktiviert.
● Spannkraft erreicht oder Verschluss-
prozess beendet
● Anwendungsfehler: temporärer Systemfehler, kann von Bediener gelöscht werden (Kap.
6.7)
● Gerätefehler: statischer Systemfehler, Fehler beheben (Kap. 6.7). Falls Störung nicht
behoben werden kann  Servicestelle.
Akku und Ladegerät
1 Ladegerät
2 Akku
3 LED-Anzeige
Für detaillierte Angaben siehe separat
beiliegende Betriebsanleitung für den
Akku und das Ladegerät.
