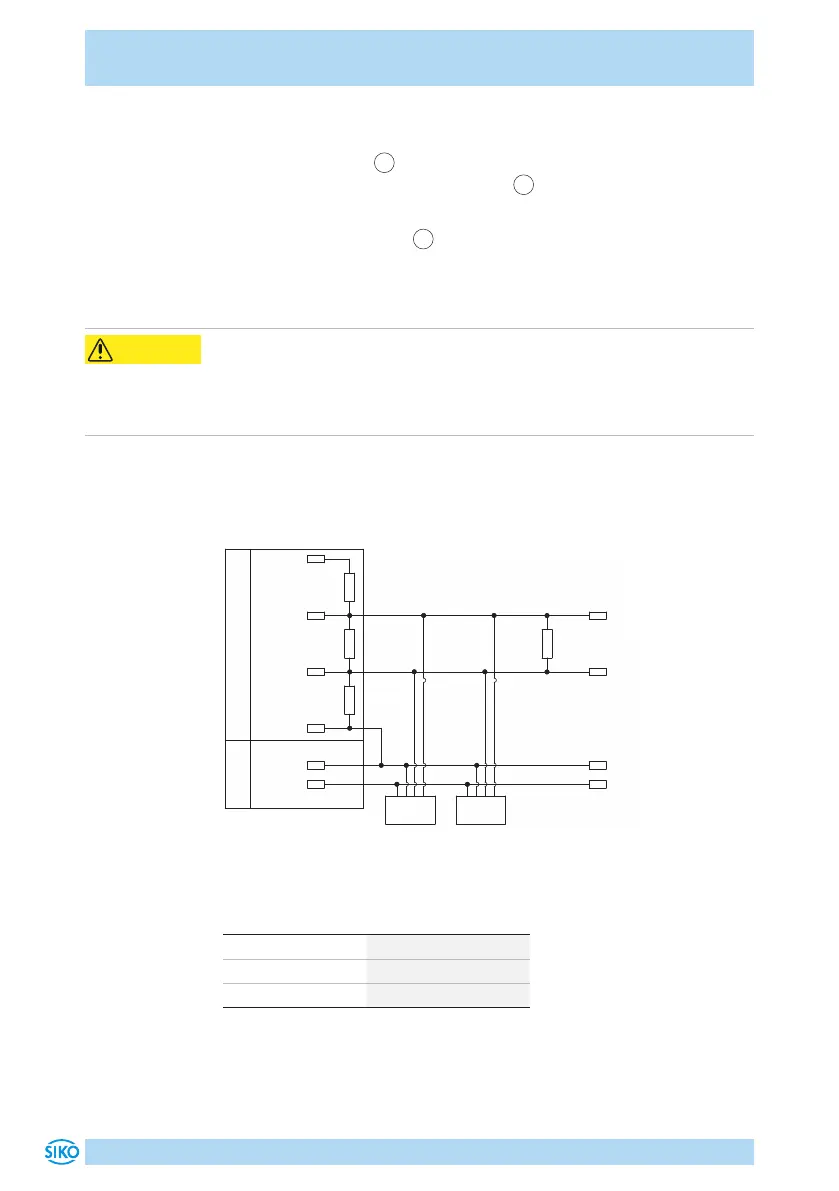

Installation Deutsch
AP10S · Datum 15.04.2020 · Art. Nr. 87100 · Änd. Stand 83/20
8
Kontakte, die eine Spannung führen können, müssen gegen Berührung
geschützt sein. Daher ist darauf zu achten, dass der Busanschluss über den
Anschluss "Bus-Ein"
1
erfolgt (siehe Abb. 4). Dadurch sind die span-
nungsführenden Kontakte an "Bus-Aus"
2
durch die Buchse geschützt
(zur IP-Schutzart siehe Kapitel 4.1).
Der Anschluss des Sensors
3
an die AP10S erfolgt über die 6 polige
Buchse (siehe Abb. 4 + Kapitel 5.1).
Anschlussschema
Fehlerhafte oder fehlende Terminierung
Eine fehlerhafte oder fehlende Terminierung, bzw. Pegelfestlegung führt zu
Kommunikationsfehlern oder kann die Elektronik der Anzeige zerstören.
` Terminierung korrekt ausführen und prüfen.
Anschlussschema und Pegelfestlegung RS485
Sofern die Terminierung und Pegelfestlegung nicht im Bus-Master erfolgt,
muss diese extern erfolgen.
Node n
SGND
RS485-
RS485+
120 R
DÜA
DÜB
120 R
+5 V
470 R
470 R
0 V
24 V
24 V
0 V
Node 1
Bus-MasterVersorgung
Abb. 2: Anschlussschema und Pegelfestlegung RS485
Datenübertragung Schnittstelle RS485
RS485 Baudrate max. Busnetzlänge
115.2kbit/s 200m
57.6kbit/s 400m
19.2kbit/s 1200m
VORSICHT
