1.2 Working parts

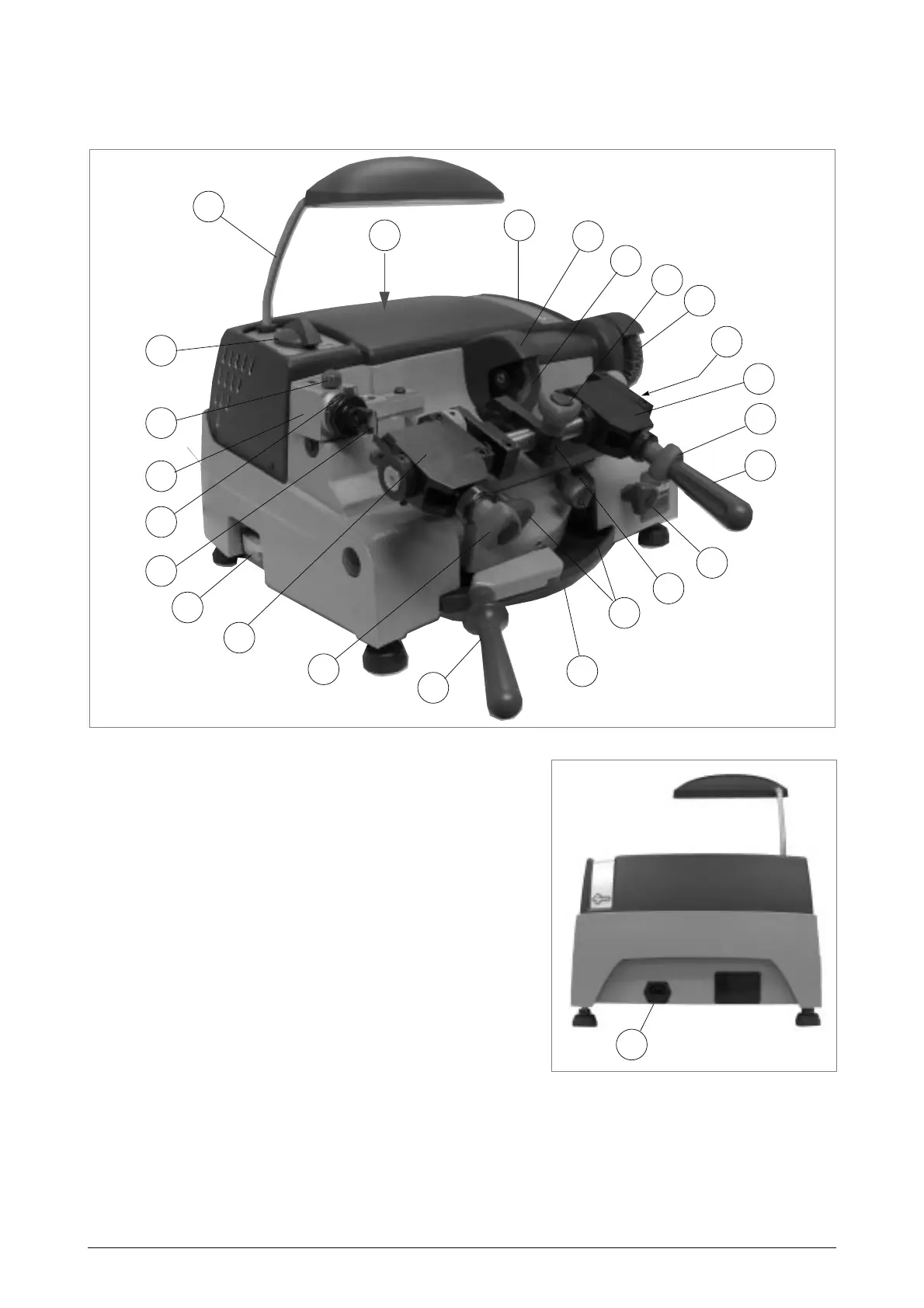

Fig. 5
A - master switch
A1- main plug with fuses
B - motor switch / speed commutator
C - cutter
C1- cutting tool housing
D - tracer point
D1- tracer point spring locking knob
D5- ring nut locking knob
E - tracer point support
F - clamp carriage locking levers
G - carriage locking knob
H - motor
I - top cover
L - clamp carriage traverse lever
M - fixed clamp for bit and double bit keys
M1- mobile clamp for bit and double bit keys
M2- head stop
P - fixed clamp locking lever
P1- mobile clamp locking lever
P2- knob for head stop
R - knob for movement of mobile clamp
S - locking lever for mobile clamp
T - lamp
U - brush
V - chippings tray
