Simoniz S1500 - Page 22

22
l Insert a suitable hexagon socket wrench (size 4
mm) through the middle opening in the fan cover
and into the hexagon socket in the motor shaft.
l Turn the motor shaft clockwise by hand several
times (Fig. 15).
l Remove hexagon socket wrench
l Install cover
l Plug unit into electrical outlet
l Switch on machine with spray gun open.

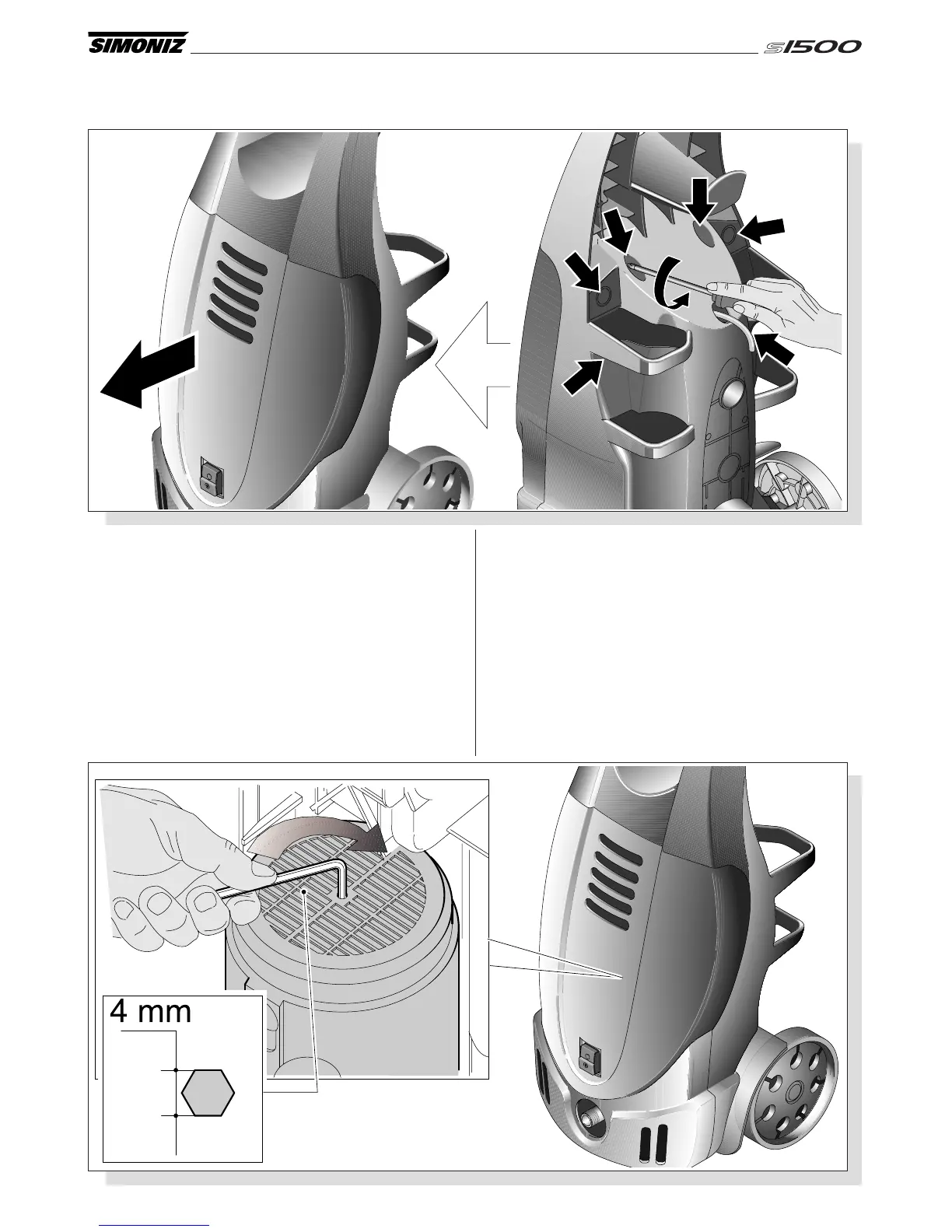

Fig. 15
l Insérez une clé hexagonale appropriée (4 mm)
dans louverture centrale du couvercle de
ventilateur, puis dans la douille hexagonale de
larbre du moteur.
l Faites tourner à la main larbre du moteur dans le
sens horaire à quelques reprises (fig. 15).
l Retirez la clé hexagonale.
l Installez le couvercle.
l Branchez lappareil à une prise de courant.
l Allumez lappareil en gardant le pistolet ouvert.
l Remove paneling (Fig. 14). l Retirez le panneau (fig. 14).
l Unscrew the six screws (displaced as shown in fig.
14) holding the rear cover panel.
l Dévissez les six vis (illustrées à la figure 14) en
retenant le couvercle arrière.
Fig. 14
