Simoniz S1500 - Parts Drawing; Parts List

9

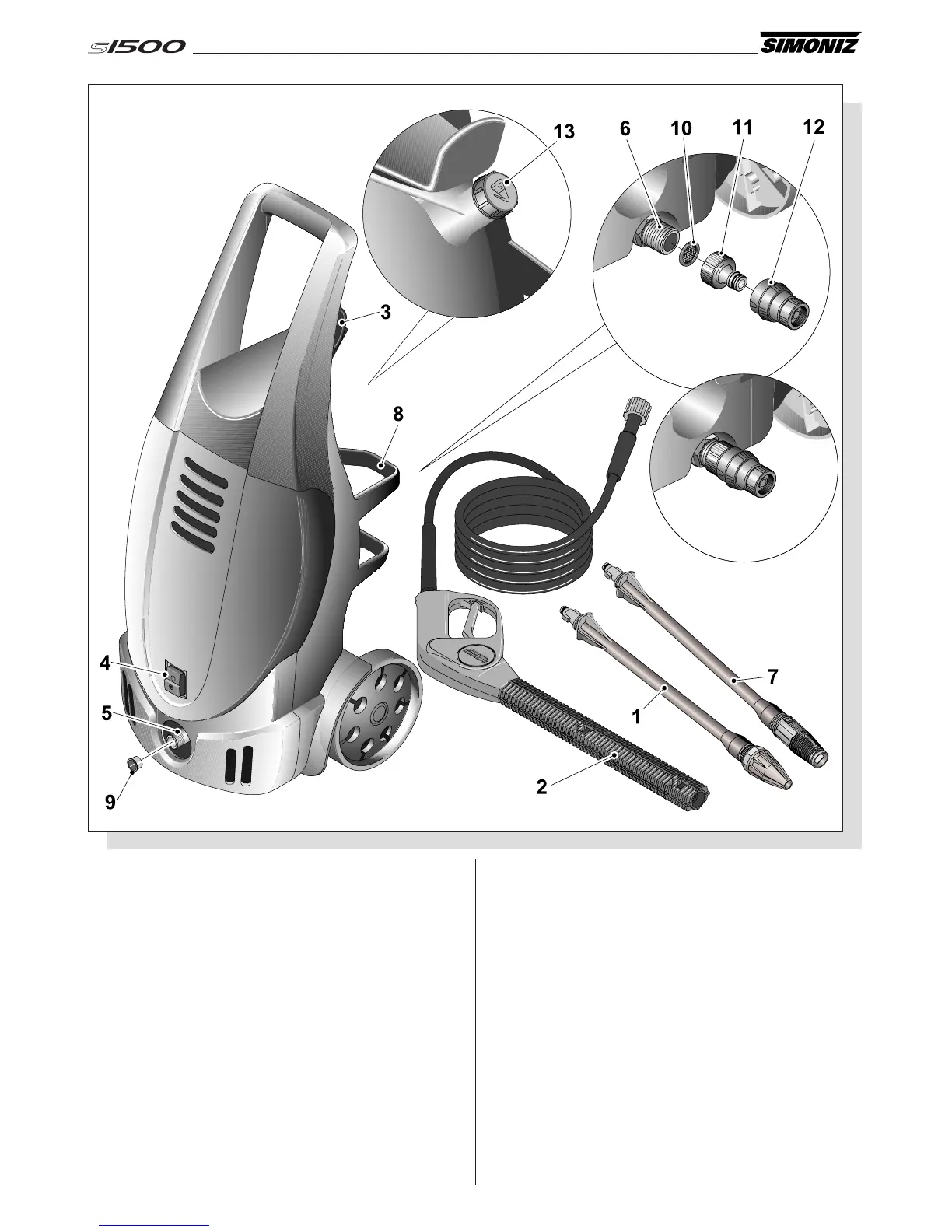

ILLUSTRATION DES PIÈCESPARTS DRAWING
PARTS LIST
1 Wand with turbo nozzle head
2 Spray gun with high-pressure hose
3 Holder for power cable
4 ON/OFF switch
5 High-Pressure hose connector
6 Threaded water inlet
7 Wand with adjustable nozzle
8 Holder for accessories
9 Water plug
10Screen filter
11Garden hose inlet nipple with quick-connector
(not shown. See page 11, figure 2)
12Quick-connector
13 Reservoir plug
PIÈCES
1 Lance avec buse turbo
2 Pistolet avec tuyau à haute pression
3 Support pour cordon dalimentation
4 Interrupteur
5 Raccord du tuyau à haute pression
6 Prise d'eau filetée
7 Lance avec buse réglable
8 Support pour accessoires
9 Bouchon de sortie d'eau
10Filtre à tamis
11Raccord dadmission de tuyau darrosage avec
raccord rapide (non illustré; voir la page 11, figure 2)
12Raccord rapide
13Bouchon du réservoir
