88
2.2.2 Quereinstellung der
Anhängevorrichtung
2.2.2 Transverse adjustment of the
linkage
Die Anhängevorrichtung muss hin
sichtlich der
Fahrtrichtung des Traktors imme
r parallel zur
Unterlage bezie
hungsweise senk
recht zur
Unterlage erfolgen (siehe
Bild).
The linkage must always be
parallel or
perpendicular to the su
rface (as depicte
d in the
figure) depending on the directio
n of travel.

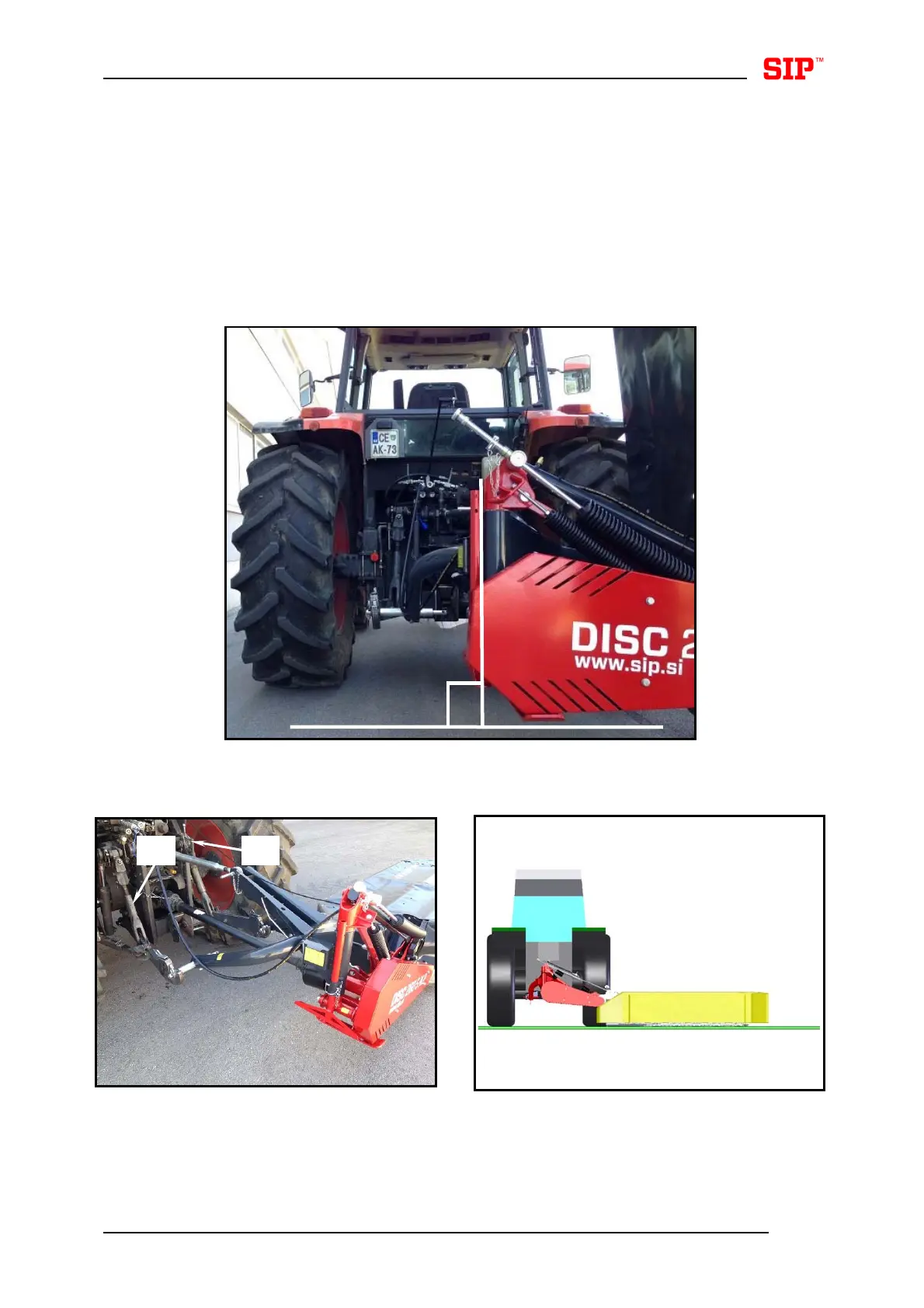

Bild - Figure 8
Bild - Figure 9
Bild - Figure 10
●
