SKF TKBA 40
1. Introduction
L’alignement précis de machinerie actionnée par courroie est essentiel pour
augmenter la durée d’utilisation de la courroie et de la poulie, pour réduire
les vibrations et réduire les frais d’énergie. L’outil pour aligner les courroies
SKF TKBA 40 offre une méthode facile et précise pour corriger la machinerie
de façon à ce que les rainures des poulies à courroies trapézoïdales soient
parfaitement bien alignées.
1.1 Principe de fonctionnement
Le TKBA 40 se compose de deux appareils qui se fixent magnétiquement aux
gorges de chaque poulie. Un appareil, l’émetteur de laser, émet une ligne
laser qui est projetée sur le récepteur. Le récepteur comporte trois zones
cibles à trois lignes de référence : la ligne de référence supérieure et deux
lignes de référence inférieures En fonction du type de laser projeté sur la
zone cible, il est possible de déterminer le type de désalignement et comment
le corriger. L’alignement de la courroie s’obtient facilement en réglant la (les)
machine(s) mobile(s) jusqu’à ce que la ligne laser coïncide avec les trois lignes
de référence du récepteur.

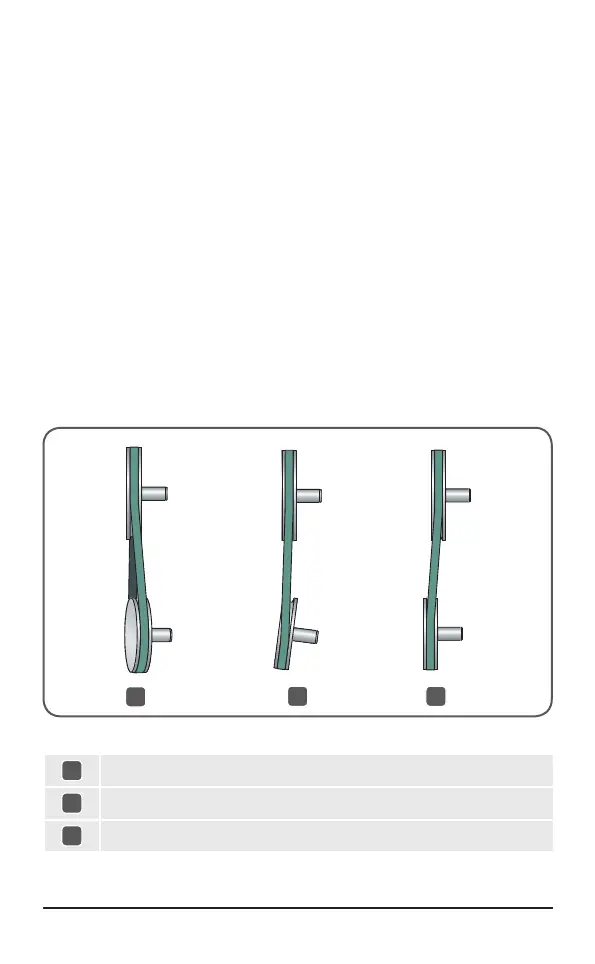

A
B C
Fig 1 Différents types de désalignement de poulie
A
Désalignement angulaire vertical
B
Désalignement angulaire horizontal
C
Désalignement parallèle
