SKF TKBA 40
3. Инструкция по эксплуатации
3.1 Выбор V-направляющих
Четыре размера V-направляющих
входят в комплект поставки
TKBA 40. Если требуется заменить
V-направляющую с меньшей на
большую или наоборот, выберите
необходимую и установите как
показано на рисунке 2.

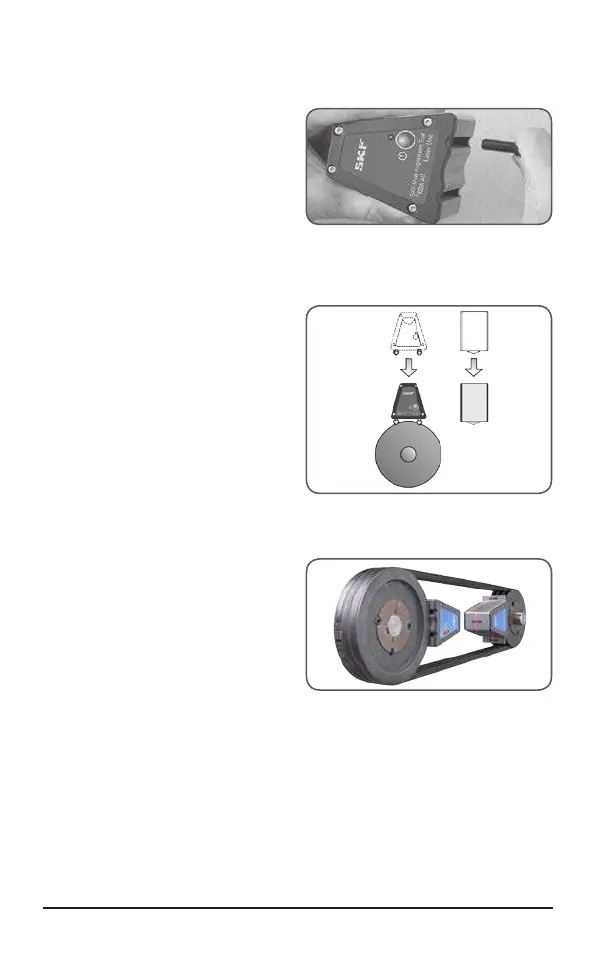

Рис 2 Установка и удаление
V-направляющих
3.2 Установка лазерного блока
Блоки снабжены магнитами и
V-направляющими. Установите
V-направляющие в первый блок
и вставьте блок в ручьи первого
шкива и прижмите до тех пор, пока
магнит не закрепится на шкиве.
Рис 3 Установка блока
Установите второй блок на втором
шкиве. Расположите блоки
напротив друг друга как показано
на рисунке 4.
Рис 4 Блоки на шкивах
3.3 Включение
Включите лазерный блок нажатием кнопки ON/OFF.
