SKF TKBA 40
3.4 Identificação do tipo de desalinhamento
O raio laser emitido pela unidade de laser irá aparecer agora na unidade
receptora. Dependendo do tipo de desalinhamento, irão ocorrer variações no
padrão, conforme demonstrado nas figuras 5, 6, 7 e 8.

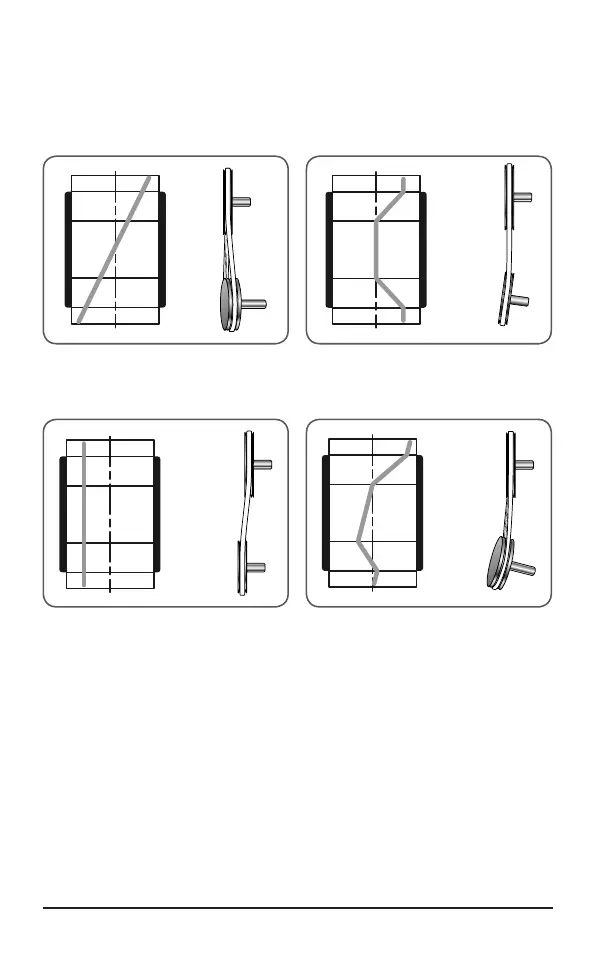

Figura 5 Exemplo de desalinhamento do
ângulo vertical
Figura 6 Exemplo de desalinhamento do
ângulo horizontal
Figura 7 Exemplo de desalinhamento
paralelo
Figura 8 Exemplo dos três tipos de
desalinhamento combinados
