3.4 Déterminer le type de désalignement
La ligne laser émise par l’unité laser apparaîtra alors sur le récepteur.
Le modèle variera en fonction du type de désalignement, comme indiqué sur
les figures 5, 6, 7 et 8.

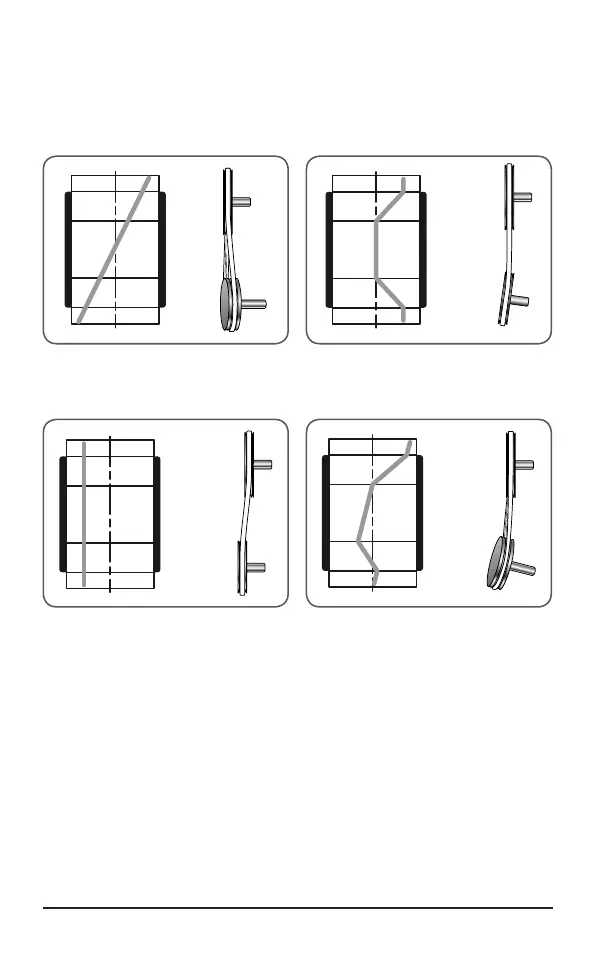

Fig 5 Affichage du désalignement
angulaire vertical
Fig 6 Affichage du désalignement
angulaire horizontal
Fig 7 Affichage du désalignement
parallèle
Fig 8 Affichage des trois désalignements
combinés
