SKF TKBA 40
3. Mode d’emploi
3.1 Sélection de guides V
Avec le TKBA 40, quatre tailles de
guides V sont fournies pour s’adapter
aux gorges de poulies de la plupart
des largeurs et types. Au cas où vous
auriez besoin de changer les guides V
par un type plus petit ou plus grand,
sélectionnez et attachez les guides
V appropriés comme illustré sur la
figure 2.

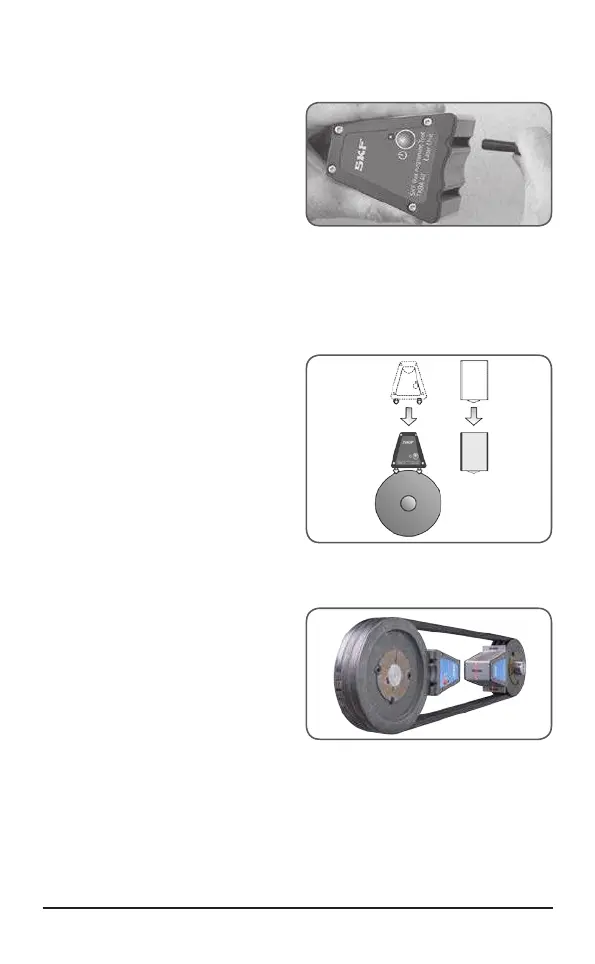

Fig 2 Ajustement ou retrait des guides V
3.2 Fixation des unités laser
Les produits sont fournis avec des
aimants forts et des guides en V.
Placez les guides V de la première
unité dans la gorge de la première
poulie et exercez une bonne pression
sur l’unité jusqu’à ce que l’aimant se
fixe bien sur la poulie.
Fig 3 Montage de l’unité
Placez la deuxième unité dans la
rainure opposée de la deuxième
poulie. Positionnez les deux unités
l’une en face de l’autre
(voir Fig 4).
Fig 4 Unités sur poulies
3.3 Mise en service
Allumez l’unité laser en appuyant sur le bouton ON/OFF (marche/ arret).
