3.5 Allineamento
Prima di allineare le pulegge è importante che esse siano montate
correttamente sugli alberi e che gli alberi siano rettilinei.
La deformazione delle pulegge pregiudica la qualità dell’allineamento.
Regolare gradatamente una o entrambe le pulegge fino a quando i due raggi
laser non coincidono con le tre linee di riferimento dell’unità ricevente.
Passo 1. Eliminazione del disallineamento angolare verticale
Inserire degli spessori sotto i piedi anteriori o posteriori della parte mobile
finché il fascio laser non risulta parallelo alle linee di riferimento
(come mostrato in figura 11).

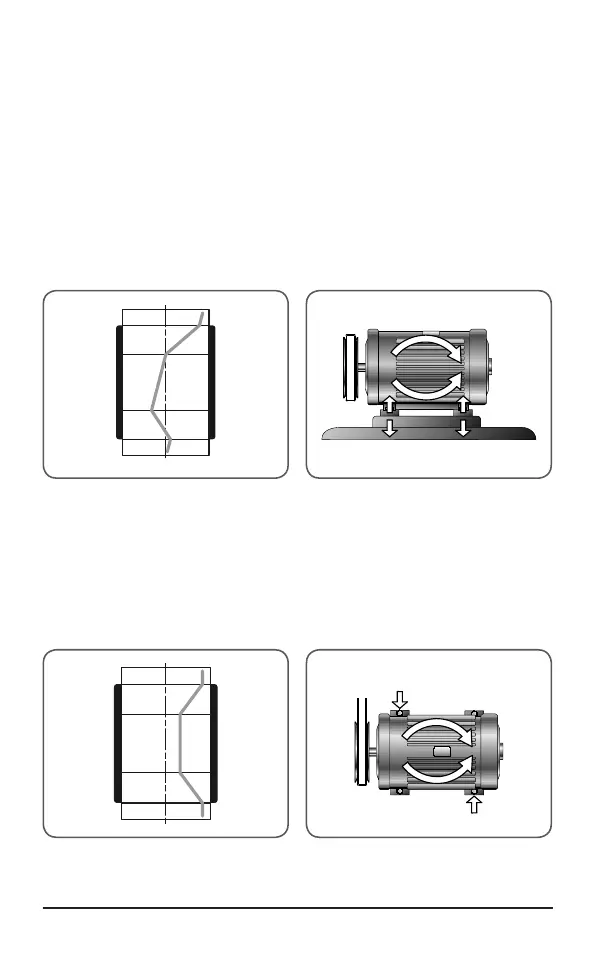

Fig 9 Pulegge con i tre disallineamenti
combinati
Fig 10 Allineamento angolare verticale
Passo 2. Eliminazione del disallineamento angolare orizzontale
Spostare la macchina finché il fascio laser non è equidistante rispetto alle tre
linee di riferimento, ovvero la linea di riferimento superiore e le due inferiori
(come mostrato in figura 13).
Fig 11 Disallineamento parallelo e angolare
orizzontale combinato delle pulegge
Fig 12 Allineamento angolare
orizzontale
