SKF TKBA 40
1. Introdução
O alinhamento preciso de máquinas acionadas por correia é essencial para
aumentar a durabilidade da correia e polia, bem como reduzir a vibração e os
custos com energia. A ferramenta para alinhamento de correias SKF TKBA 40
oferece um método fácil e preciso para ajustar a máquina, de forma a alinhar
com exatidão as ranhuras das polias em V.
1.1. Princípio de funcionamento
A TKBA 40 é composta de duas unidades unidas magneticamente às
ranhuras de cada polia. Uma unidade, a unidade de laser, emite um raio
laser que é projetado para a unidade receptora. A unidade receptora tem três
áreas alvo com três linhas de referência, a linha de referência superior e as
duas linhas de referência inferiores.
Dependendo do padrão do laser projetado nessa área alvo, é possível
determinar o tipo de desalinhamento e como corrigi-lo. É simples efetuar
o ajuste das correias, ajustando a(s) máquina(s) móvel(eis), até o raio laser
coincidir com as três linhas de referência na unidade receptora.
A
B C

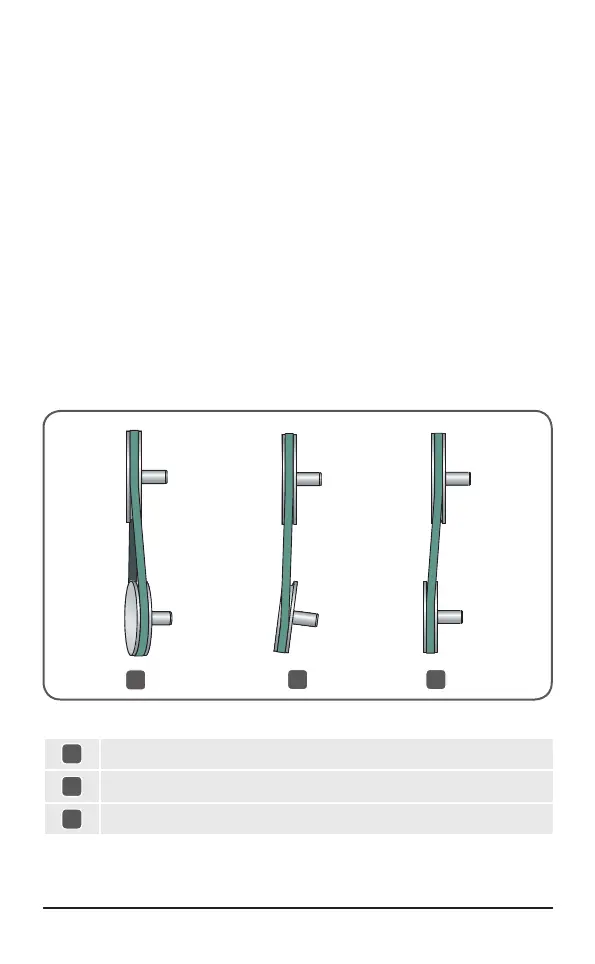

Figura 1 Diferentes tipos de desalinhamento da polia
A
Desalinhamento do ângulo vertical
B
Desalinhamento do ângulo horizontal
C
Desalinhamento paralelo
