3.5 对中调整步骤
在进行对中调整之前，先确认皮带轮安装无误和轴没有弯曲是非常重要
的。扭曲变形的皮带轮对对中质量有重要影响。按以下步骤调节一个或
两个皮带轮，直到激光射到激光接收单元的三条参考线上。
第1步：消除垂直方向的角度不对中
在可移动机器的前脚或后脚之下塞入或取出垫片，直到激光光线与接收
单元上的参考线相平行（如图11所示）。

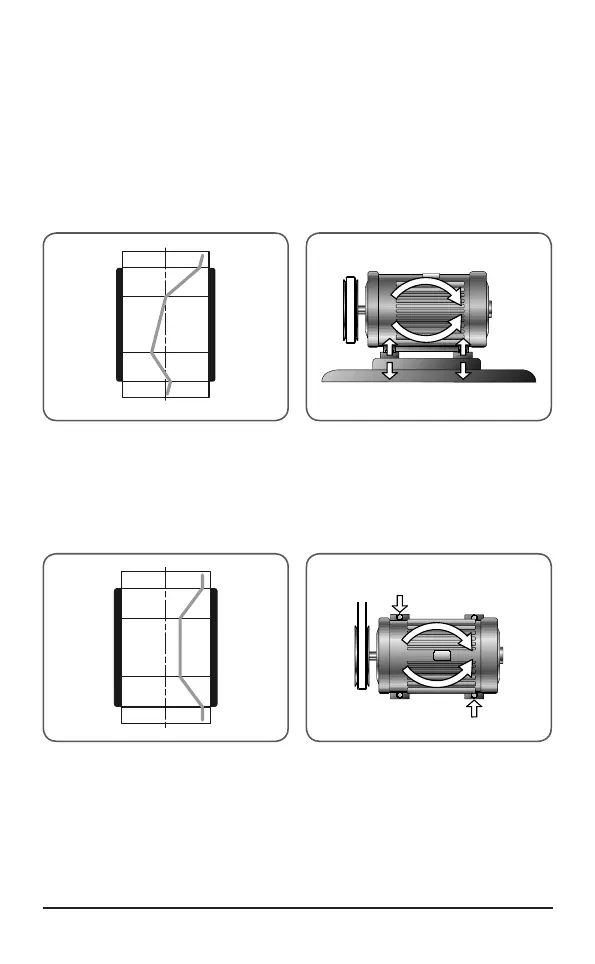

图9 皮带轮同时存在三种不对中 图10 垂直方向的角度对中调节
第2步：消除水平方向的角度不对中
调整可移动机器，直到激光光线在接收器上的位置与三条参考线等距。
三条参考线中一条在顶上，另两条在底下（见图13）。
图11 同时存在水平方向的角度和平
行不对中
图12 水平方向的角度对中调节
