3.5 Ausrichtung
Es ist wichtig, dass die Riemenscheiben vor der Ausrichtung ordnungsgemäß
auf den Wellen angebracht und die Wellen gerade sind. Verformte
Riemenscheiben wirken sich nachteilig auf die Qualität der Ausrichtung aus.
Eine (oder beide) Riemenscheibenmaschine(n) Schritt für Schritt verstellen,
bis der Laserstrahl auf die drei Bezugslinien der Empfängereinheit treffen.
Schritt 1. Behebung der Fehlausrichtung im Vertikalwinkel
Ausgleichsscheiben zwischen den vorderen oder hinteren Füßen der
beweglichen Maschine anbringen, bis der Laserstrahl parallel zu den
Bezugslinien verläuft (wie bei Abbildung 11).

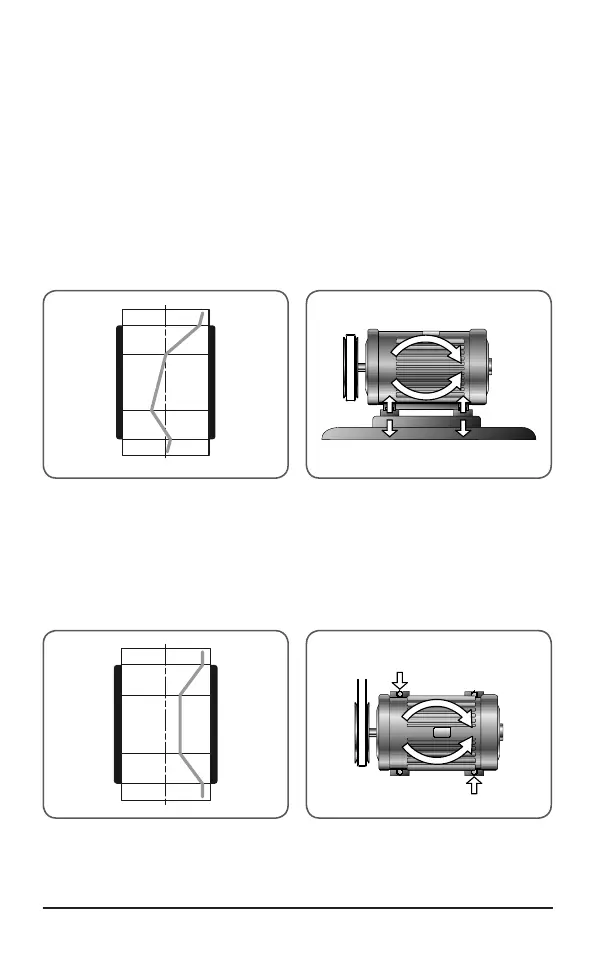

Abb 9 Riemenscheiben mit einer Kombination
aller drei Fehlausrichtungen
Abb 10 Vertikalwinkelausrichtung
Schritt 2. Behebung der Fehlausrichtung im Horizontalwinkel
Die Maschine bewegen, bis der Lasterstrahl von den drei Bezugslinien, der
oberen und den beiden unteren (siehe Abb 13), gleich weit entfernt ist.
Abb 11 Riemenscheiben mit einer
Kombination von Horizontalwinkel-
und Parallelfehlausrichtung
Abb 12 Horizontalwinkelausrichtung
