SKF TKBA 40
3.5 Центровка
Для выполнения точной центровки шкивов необходимо, чтобы шкивы
были правильно смонтированы на валы и валы были отцентрованы.
Выставите одну, или обе машины со шкивами шаг за шагом, до тех пор,
пока лазерная линия не совпадет с тремя опорными.
Шаг 1. Устранение вертикальной угловой несоосности
Подложите под передние лапа подвижной машины прокладки
до тех пор, пока лазерная линия не станет параллельна опорным (см. Рис 11).

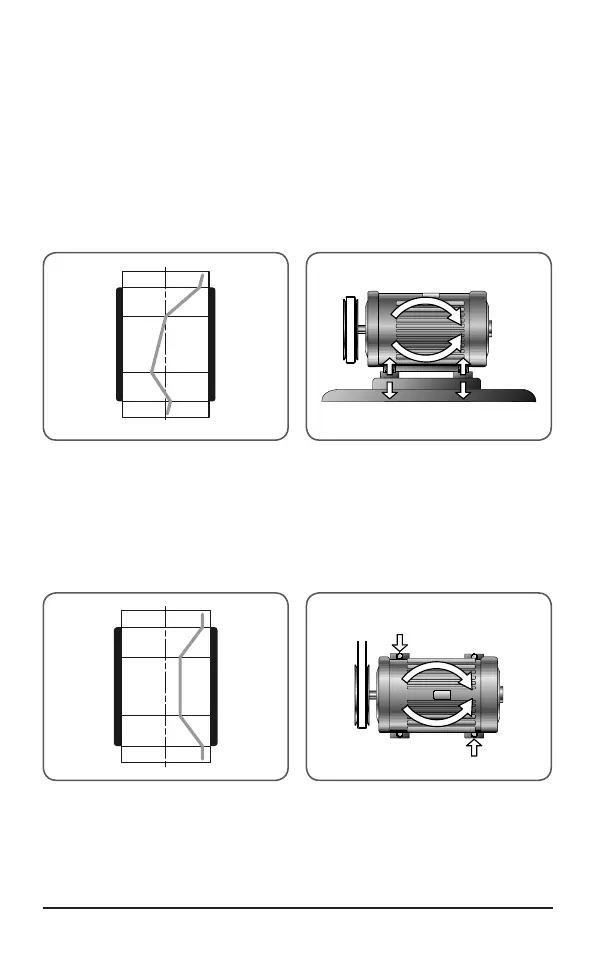

Рис 9 Шкивы с комбинацией трех
несоосностей
Рис 10 Вертикальная угловая
несоосность
Шаг 2. Устранение горизонтальной угловой несоосности
Двигайте машину до тех пор, пока лазерная линия не станет
равноудалена от трех опорных линий (см. Рис 13).
Рис 11 Шкивы с комбинированной
угловой и параллельной
несососностью
Рис 12 Горизонтальная угловая
несоосность
