SKF TKBA 40
2.2 Campo di applicazione

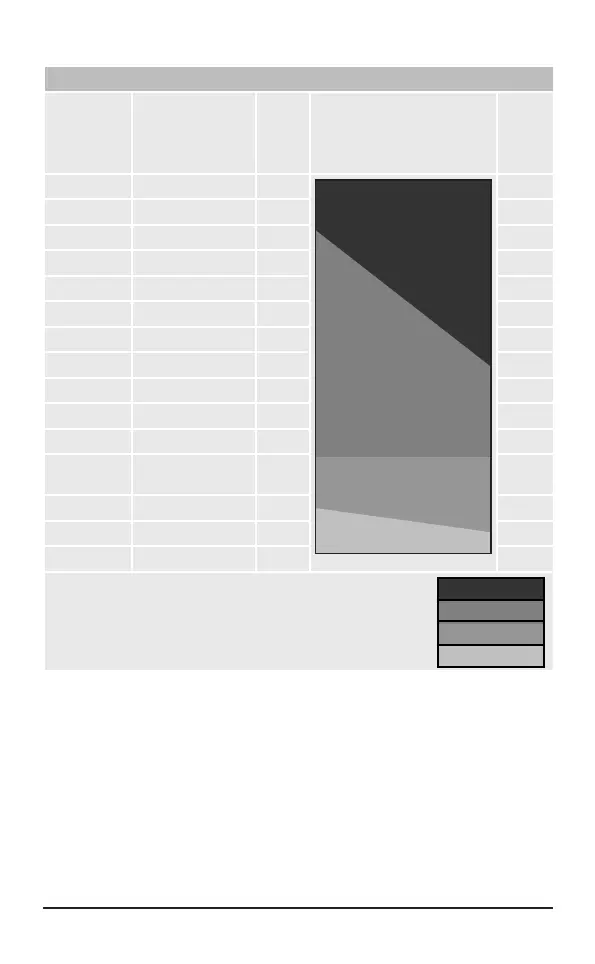

Schema per la scelta delle guide a V
Larghezza
gole
pulegge
(mm)
Profilo cinghia Min.
Ø
(mm)
Diametro di riferimento
pulegge
Max.
Ø
(mm)
6 Y/6 75 700
8 8 75 900
9 3V/9N 85 900
9,7 SPZ 85 900
10 Z/10, ZX/X10 80 900
12,7 SPA 85 900
13 A/13, AX/X13 80 900
15 5V/15N 90 1300
16,3 SPB 90 1300
17 B/17, BX/X17 90 1300
20 20 140 1300
22
SPC, C22, CX/
X22
140 1300
25 25, 8V/25N 300 1800
32 D/32 300 1800
40 E/40 300 1800
Guida a V 1: 5 – 22 mm asta corta
Guida a V 2: 5 – 22 mm asta lunga
Guida a V 3: 22 – 40 mm asta corta
Guida a V 4: 22 – 40 mm asta lunga
