SKF TKBA 40
3.4 Определение типа несоосности

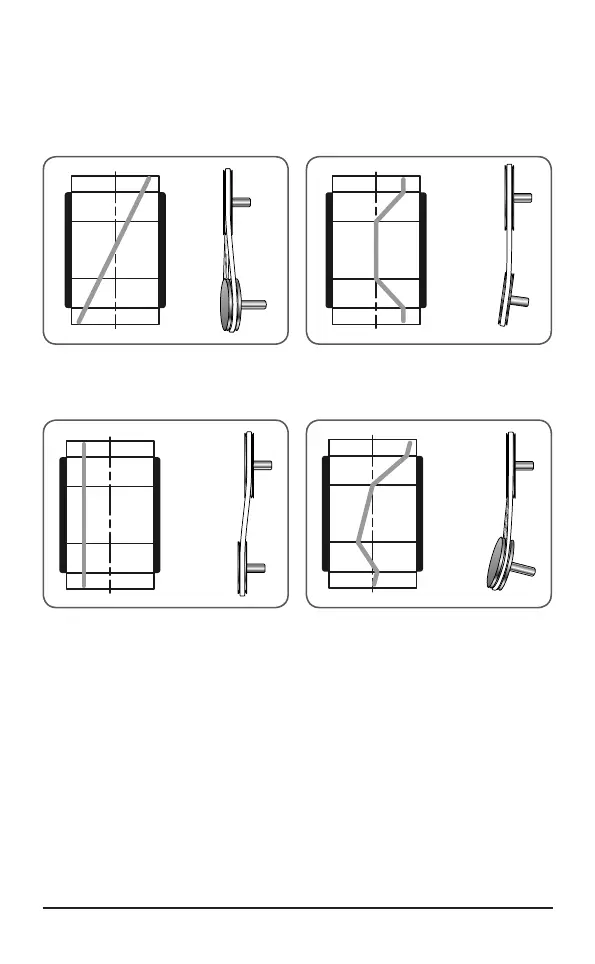

После включения блока-источника лазерная линия образует рисунок
на блоке-детекторе. Рисунок будет меняться в зависимости от типа
несоосности, как показано на рисунках 5, 6, 7 и 8.
Рис 5 Отображение вертикальной
угловой несоосности
Рис 6 Отображение горизонтальной
угловой несоосности
Рис 7 Отображение параллельной
несоосности
Рис 8 Отображение комбинации трех
видов несоосности
