SKF TKBA 40
Passo 3. Eliminazione del disallineamento parallelo
Spostare una delle pulegge lungo il suo albero fino a far coincidere
perfettamente il raggio laser con le linee di riferimento
(come mostrato in figura 15).

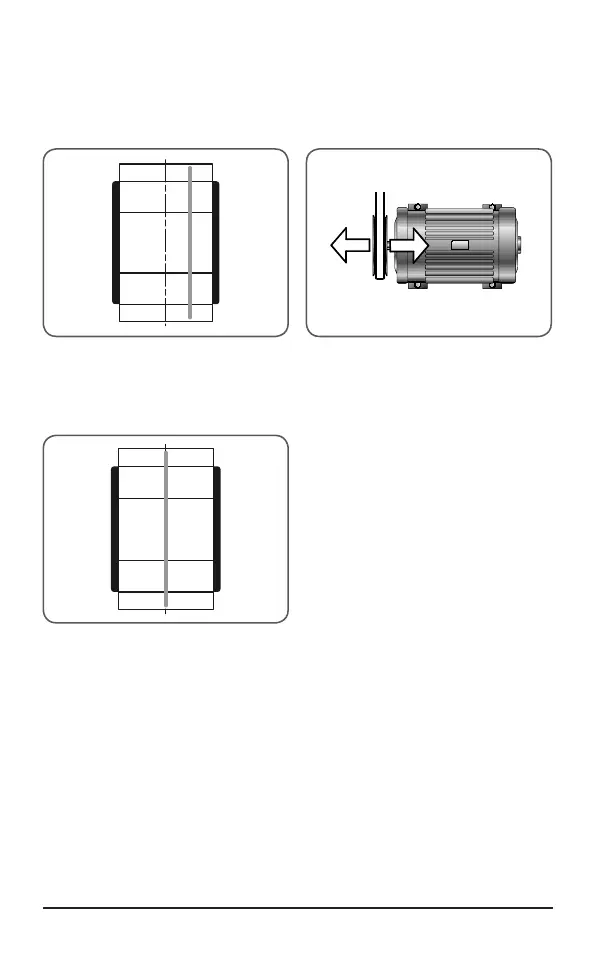

Fig 13 Disallineamento parallelo delle
pulegge
Fig 14 Allineamento parallelo
Ora le pulegge sono allineate correttamente.
Fig 15 Pulegge allineate perfettamente
Nota:
Quando si tende la cinghia, controllare l’allineamento angolare orizzontale e
regolarlo se necessario.
Avvertenza:
PRIMA di avviare il macchinario SPEGNERE e smontare entrambe le
unità laser.
