DC-CMB-IA-U15-xx-de
5 Montage
618
325
822
862

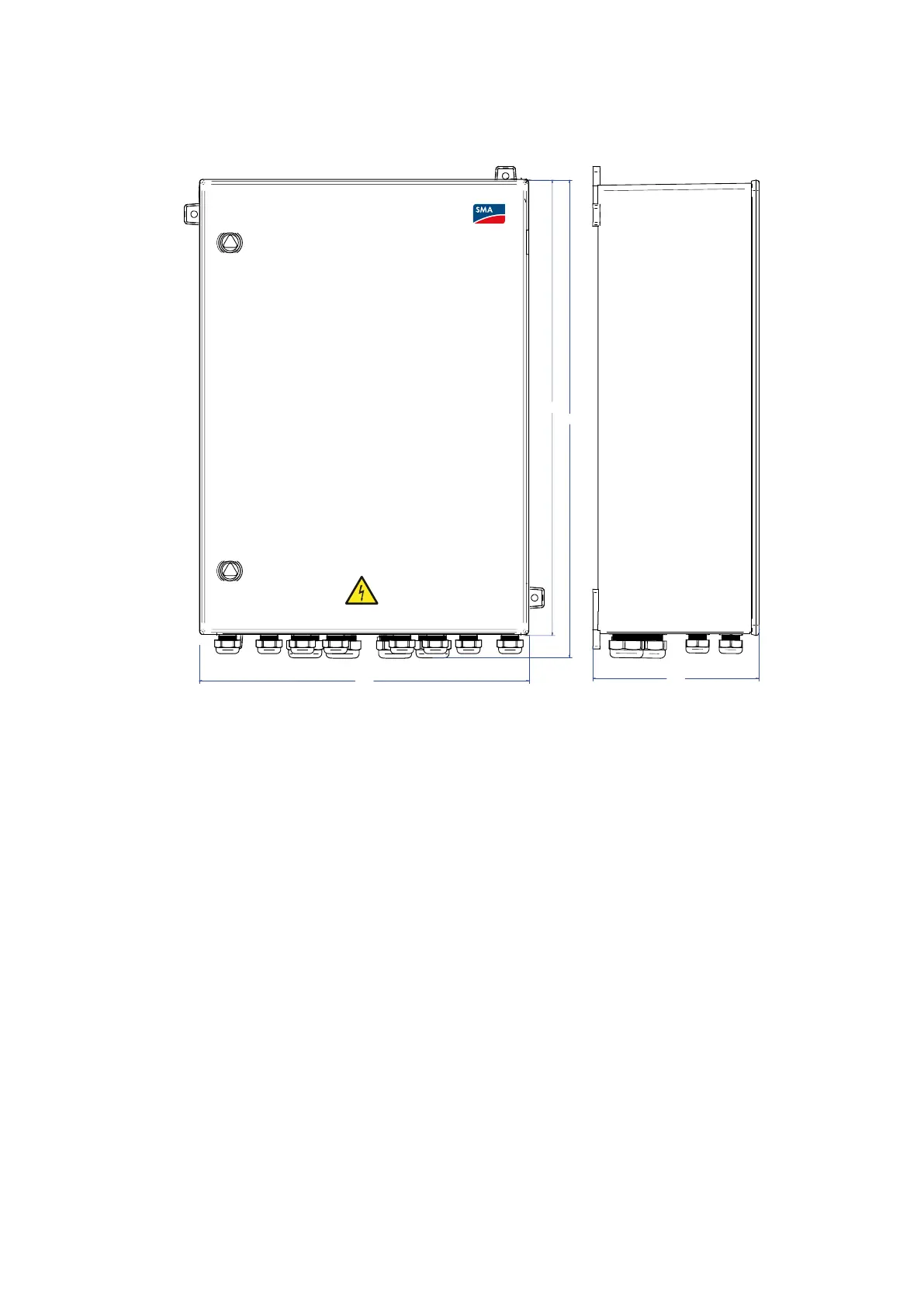

Abbildung 6b: Abmessungen der Combiner Box 32
Montageanleitung:
1. Markieren Sie die Position der Bohrlöcher an der Wand oder am Ständer.
2. Führen Sie die Bohrungen an den markierten Stellen aus.
3. Setzen Sie bei Bedarf die Ankerschrauben ein. Befestigen Sie die beiden Montageschienen mit den mitgelieferten
Schrauben an der Combiner Box (Anzugsdrehmoment: 15 Nm).
4. Befestigen Sie die Combiner Box mit geeigneten Schrauben und Federringe an der Wand oder dem Ständer.
5. Vergewissern Sie sich, dass die Combiner Box gut befestigt ist.
