14
Manuel d’Installation
SMA Solar Technology AG
DC-CMB-IA-U15-xx-de
5 Montage
5.1.2 Montage der Combiner Box
Gefahr von Quetschungen bei Herunterfallen der Combiner Box
• Berücksichtigen Sie bei der Montage der Combiner Box ein Gewicht von bis zu 40 kg.
• Für die Montage der Combiner Box werden zwei Personen benötigt.
• Die Monteure sollten geeignete persönliche Schutzausrüstung tragen.
Schäden an Kabelverschraubungen und Steckverbindungen durch Transport- und Installationsfehler
Die Kabelverschraubungen und Steckverbindungen ragen über das Gehäuse heraus.
• Stellen Sie bei Transport und Montage der Combiner Box sicher, dass die Kabelverschraubungen und
Steckverbindungen nicht beschädigt werden.
Zusätzlich erforderliches Montagematerial (nicht im Lieferumfang enthalten):
• Vier M8 Schrauben. Berücksichtigen Sie die Wandeigenschaften bei der Wahl der Schrauben.
• Vier Federringe.
• Bei Bedarf vier Ankerschrauben. Berücksichtigen Sie die Wandeigenschaften bei der Wahl der Ankerschrauben.
650
700
270
550

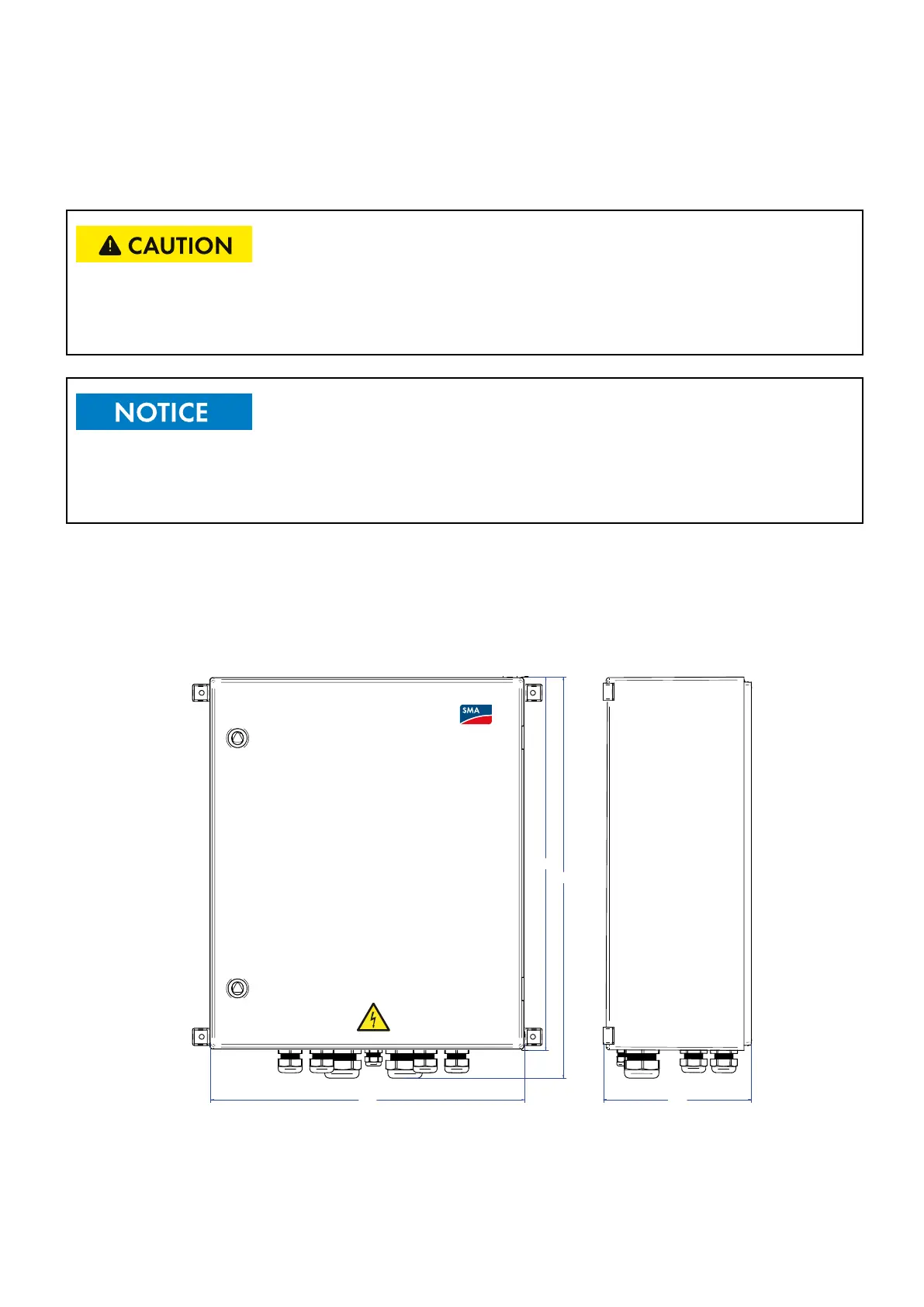

Abbildung 6a: Abmessungen der Combiner Box 16/24
