6 Branchement Électrique
6.7 Montage du Branchement
6.7.1 Deux Cosses à Bornes

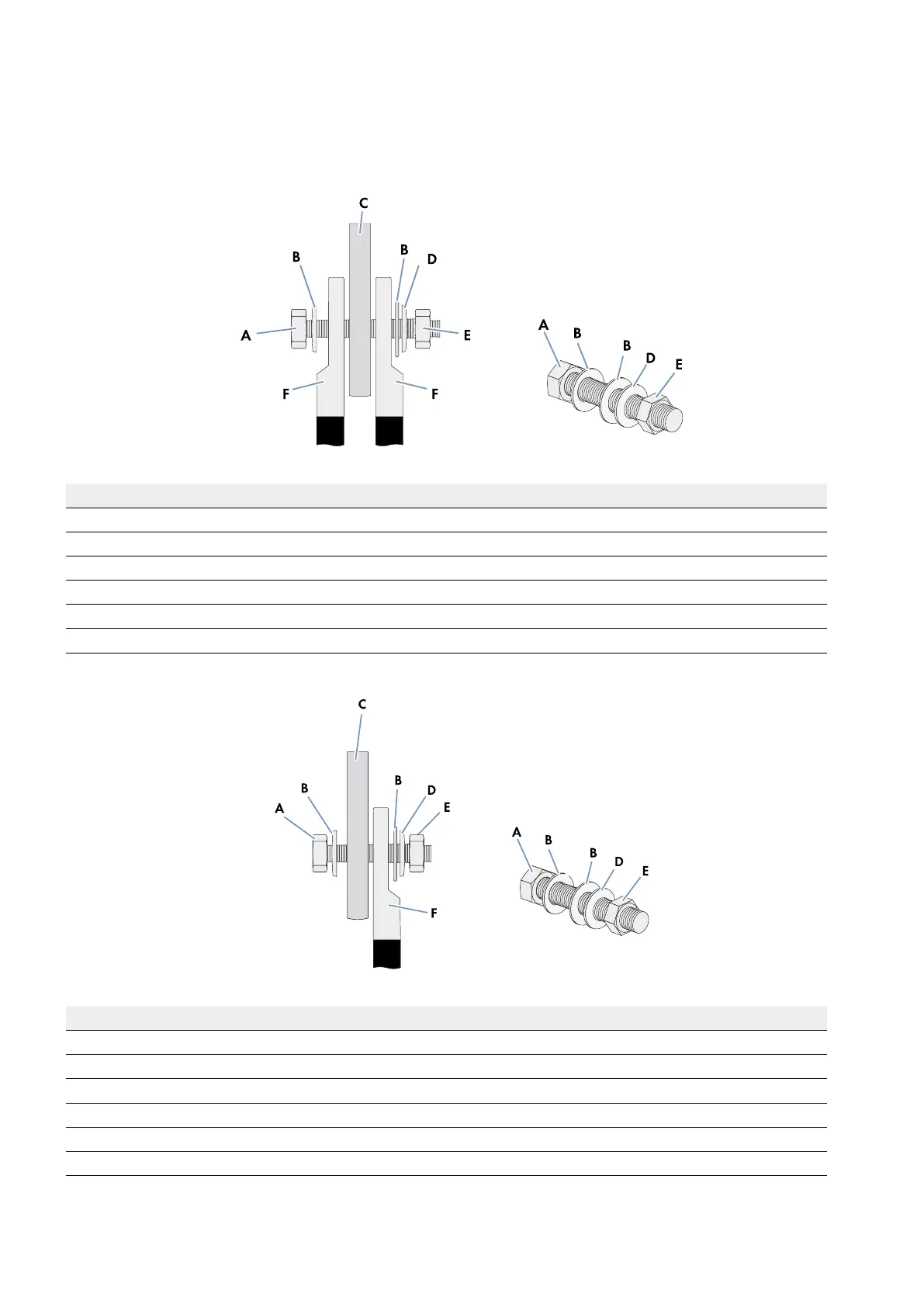

Figure 14
Position Designation
A Vis M12x35
B Rondelle
C Barre de cuivre
D Rondelle élastique
E Écrou M12
F Cosse à borne
6.7.2 Une Cosse à Borne
Figure 15
Position Designation
A Vis M12x35
B Rondelle
C Barre de cuivre
D Rondelle élastique
E Écrou M12
F Cosse à borne
