SMA STRING-COMBINER DC-CMB-U15-16 - Einführung der Kabel in den Schaltschrank DC-CMB-U15-32

23
Installationshandbuch
SMA Solar Technology AG
DC-CMB-IA-U15-xx-de
6 Elektrischer Anschluss
6.3.5 Einführung der Kabel in den Schaltschrank DC-CMB-U15-32

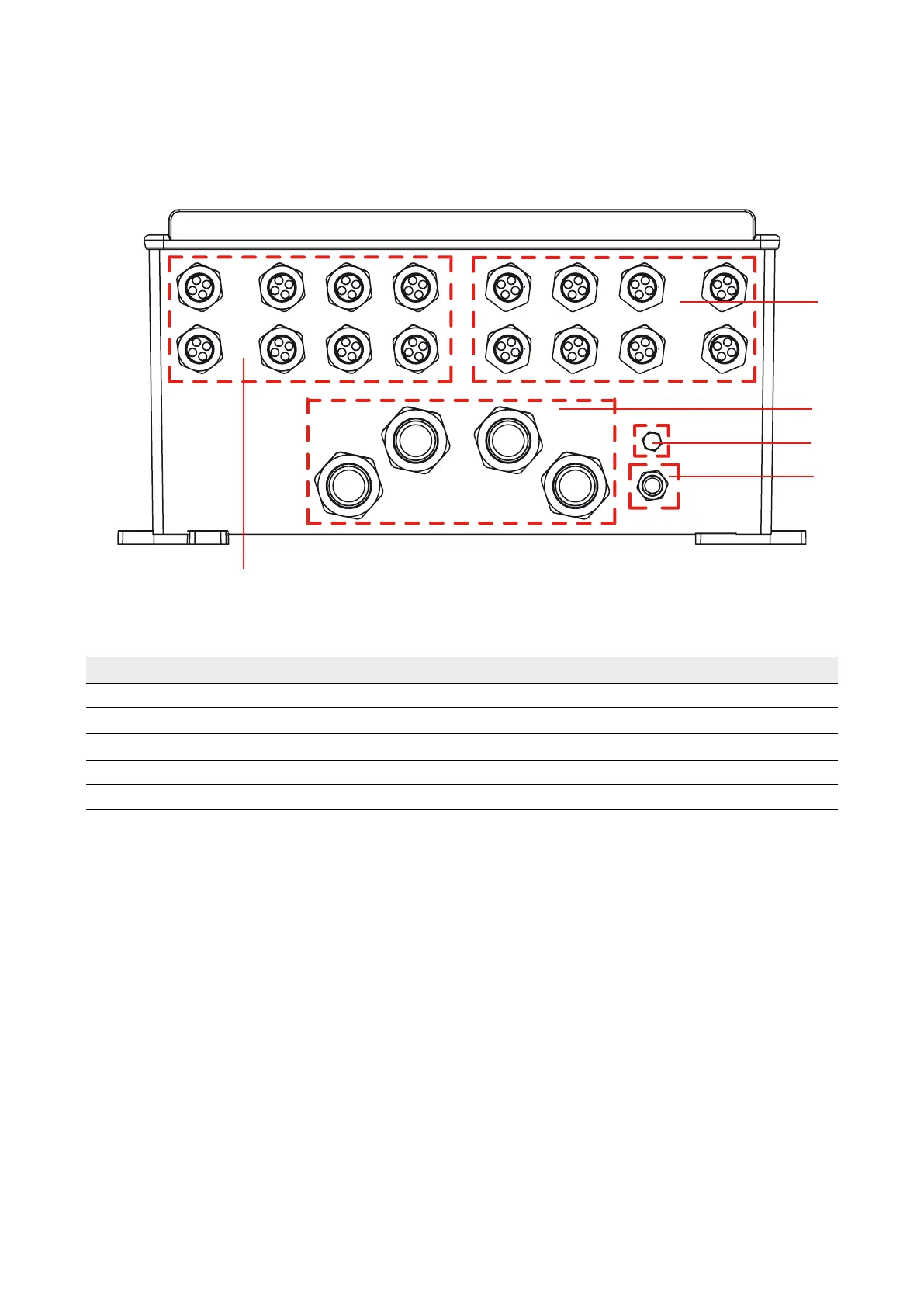

Abbildung 12: Ansicht der Combiner Box mit Kabelverschraubungen von unten (Beispiel)
Position Bezeichnung
A Kabeleinführung zum Anschluss der Stränge (Positivklemme)
B
Ausgang DC Kabelverschraubung
C
Erdungskabelverschraubung
D Entlüftungsöffnung
E Kabeleinführung zum Anschluss der Stränge (Negativklemme)
A
D
C
B
E
