19
Installationshandbuch
SMA Solar Technology AG
DC-CMB-IA-U15-xx-de
6 Elektrischer Anschluss
6.2 Sicherheit beim elektrischen Anschluss
Lebensgefahr durch Elektroschock
In den stromführenden Komponenten der Combiner Box liegt Hochspannung an. Daher sind Arbeiten an
der Combiner Box nur erlaubt, wenn die Stromversorgung abgetrennt wurde und die für den Installationsort
einschlägigen Richtlinien strikt befolgt werden.
• Von Spannungsquellen trennen:
– Schalten Sie den DC Lasttrennschalter in der Combiner Box aus.
– Entfernen Sie bei ausgeschaltetem Strom die DC Sicherungen im Central Inverter oder im DC
Hauptverteilerkasten. Benutzen Sie einen LV/HRC-Sicherungshebel.
– Öffnen Sie den Sicherungshalter nur, wenn die Combiner Box ausgeschaltet ist.
• Stellen Sie sicher, dass das Gerät nicht wieder angeschlossen werden kann.
• Vergewissern Sie sich, dass keine Spannung anliegt.
• Erden und kurzschließen.
• Alle angrenzenden spannungsführenden Komponenten isolieren oder abdecken. Schutzabdeckung müssen
immer montiert sein.
6.3 Einführung der Kabel in den Schaltschrank
6.3.1 DC-CMB-U15-16

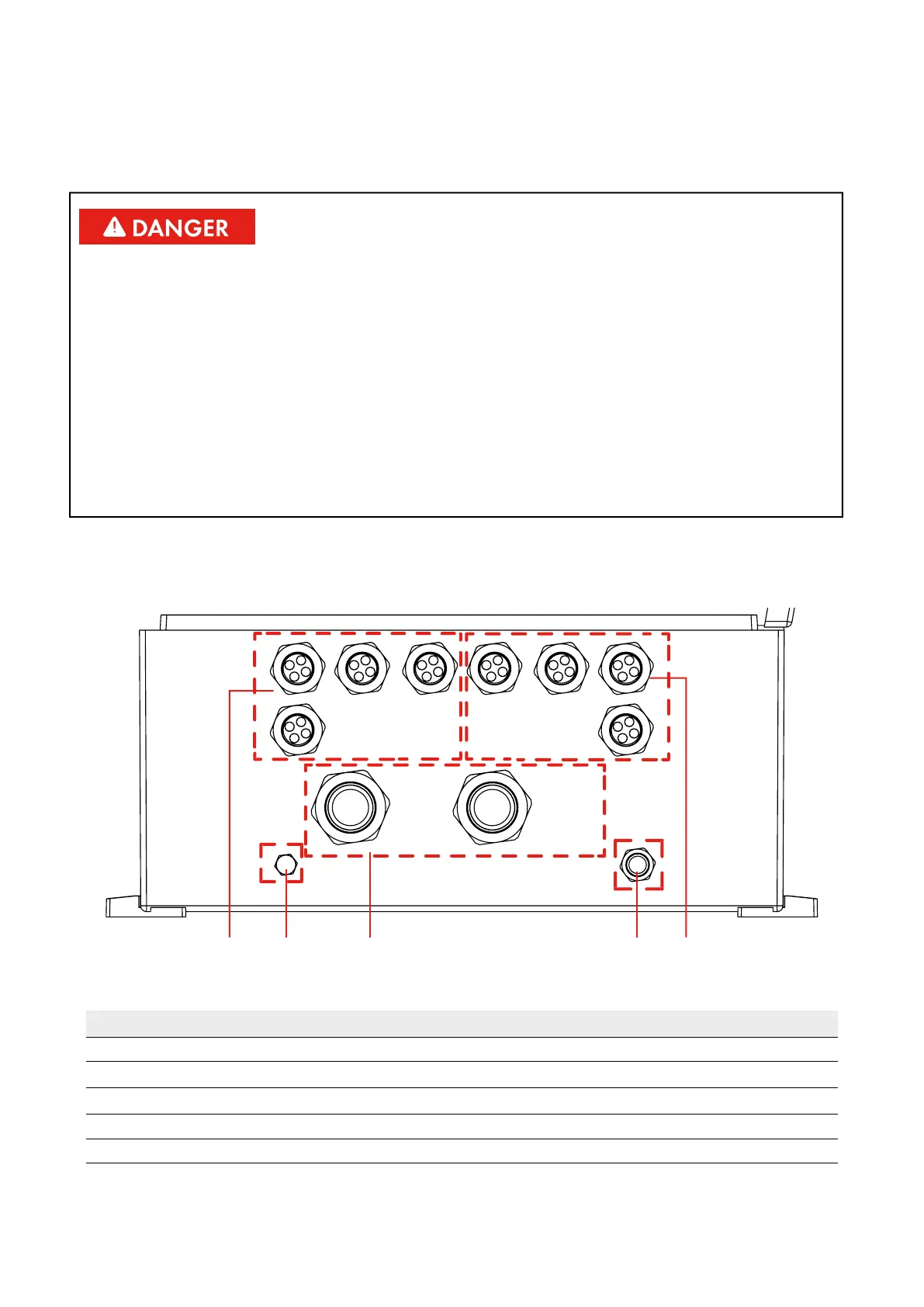

Abbildung 8: Ansicht der Combiner Box mit Kabelverschraubungen von unten (Beispiel)
Position Beschreibung
A Kabeleinführung zum Anschluss der Stränge (Positivklemme)
B
Ausgang DC Kabelverschraubung
C
Erdungskabelverschraubung
D Entlüftungsöffnung
E Kabeleinführung zum Anschluss der Stränge (Negativklemme)
A B CD E
