5 Assemblage
5.1.2 Montage du Coffret de Regroupement
Danger d’écrasement si le Coffret de Regroupement est lâché
• Lors du montage du Coffret de Regroupement, prenez en compte son poids pouvant aller jusqu’à 40 kg.
• Deux personnes sont nécessaires pour monter le Coffret de Regroupement.
• L’installateur doit utiliser des équipements de protection individuels.
Dommages aux presse-étoupes et aux fiches de raccordement dus à un transport et une installation incorrects
Les presse-étoupes et les fiches de raccordement dépassent du boîtier.
• Lors du transport et du montage du Coffret de Regroupement, assurez-vous que les presse-étoupes et les fiches de
raccordement ne sont pas endommagés.
Matériel de montage supplémentaire requis (non inclus dans la livraison):
• Quatre vis M8. Prenez en compte les caractéristiques du mur lorsque vous choisissez le type de vis.
• Quatre rondelles.
• Si nécessaire, quatre chevilles. Prenez en compte les caractéristiques du mur lorsque vous choisissez le type de
cheville.

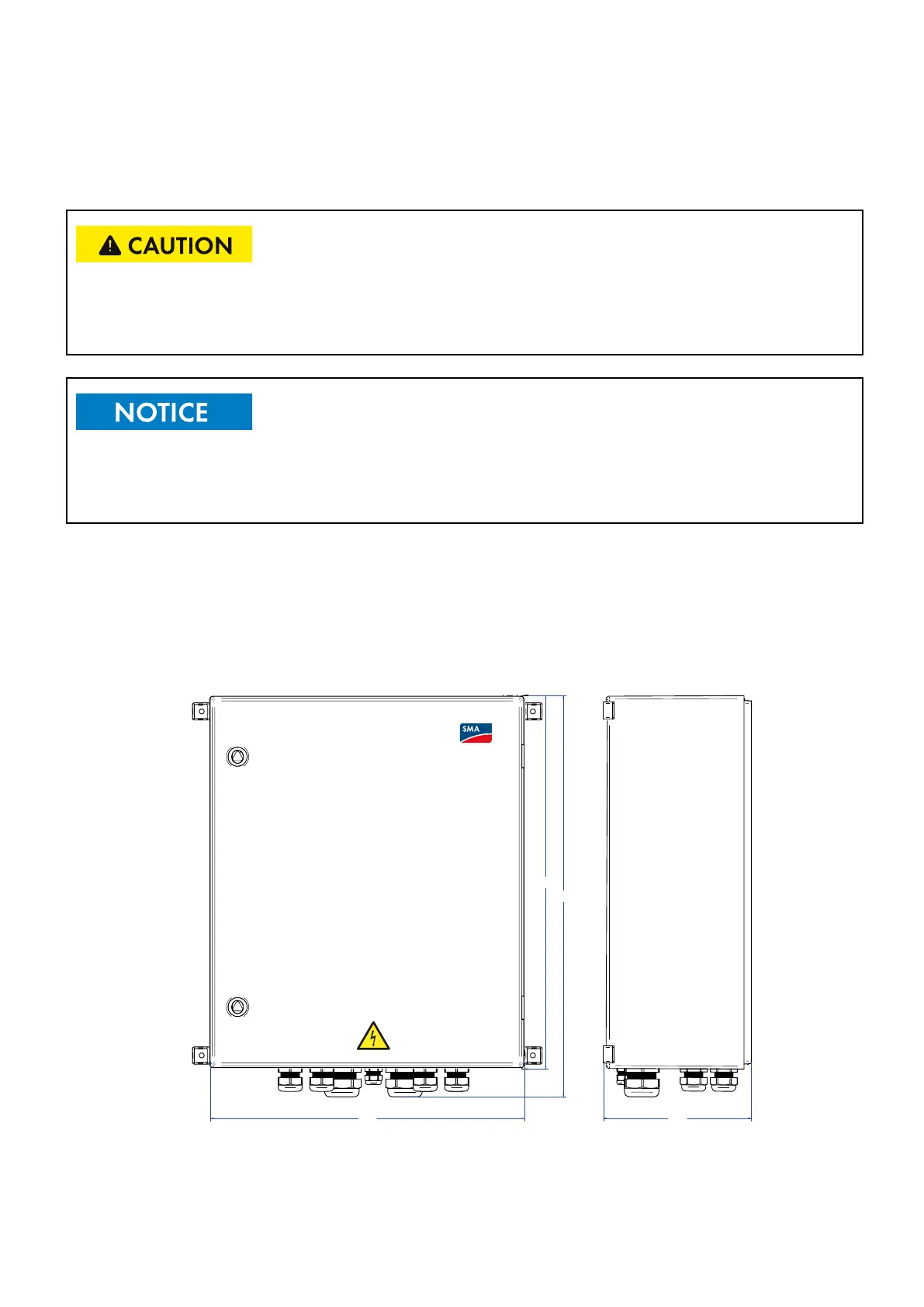

650
700
270
550
Figure 6a : Dimensions du Coffret de Regroupement 16/24
