SMA STRING-COMBINER DC-CMB-U15-16 - Übersicht über den Anschlussbereich DC-CMB-U15-16

20
Installationshandbuch
SMA Solar Technology AG
DC-CMB-IA-U15-xx-de
6 Elektrischer Anschluss
6.3.2 Übersicht über den Anschlussbereich DC-CMB-U15-16
Die Ausstattung der Combiner Box hängt von den Bestelloptionen ab. In den Übersichtsdiagrammen wird die maximale
Konfiguration der Combiner Box angezeigt.
Combiner Box mit Kabelverschraubungen für die Kabel der Stränge:

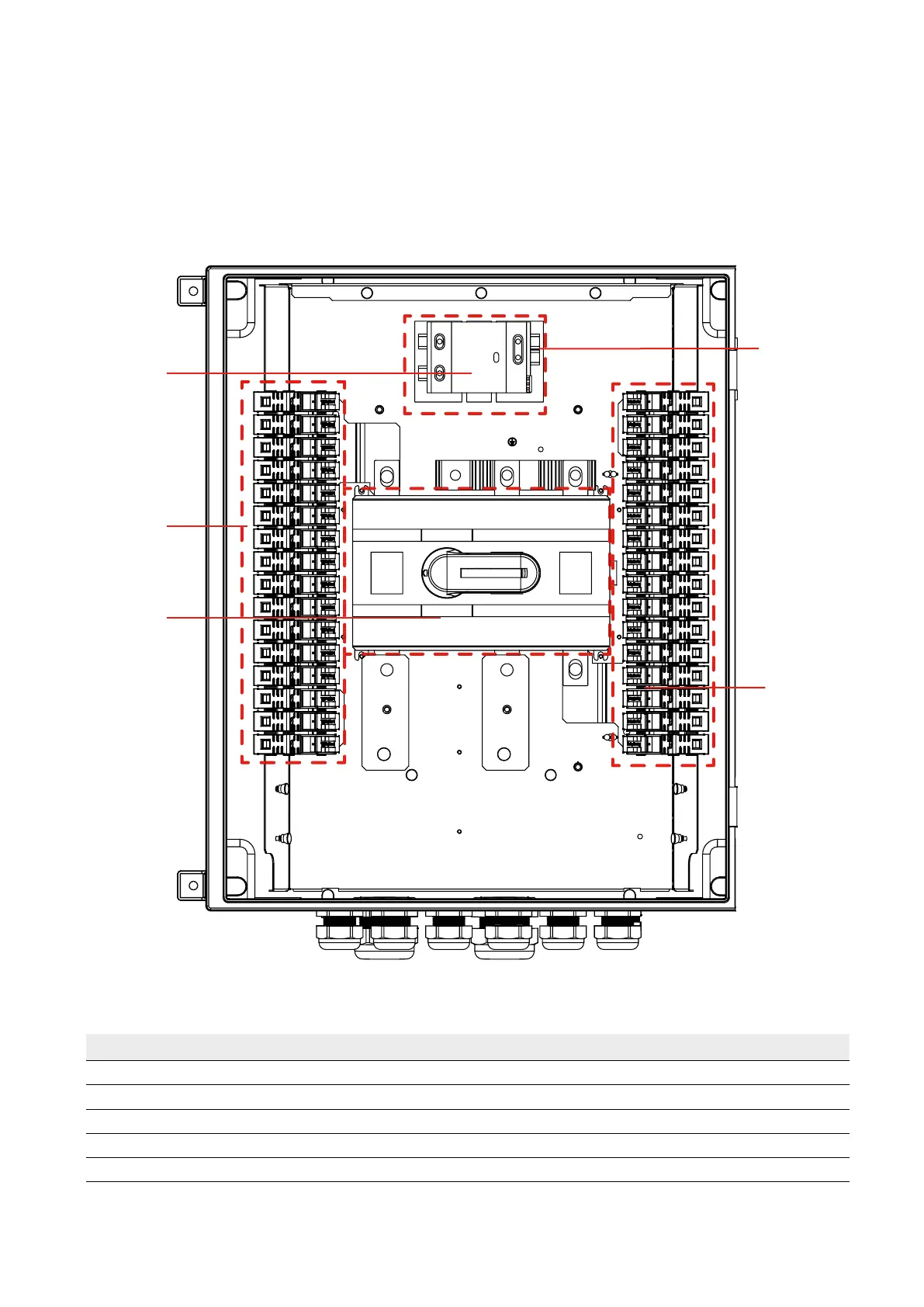

Abbildung 9: Anschlüsse (wie im DC-CMB-U15-16 veranschaulicht)
Position Bezeichnung
A Positiveingang Strangsicherungshalter
B Negativeingang Strangsicherungshalter
C Überspannungsschutzgerät
D Schalter
E Erdungsleiter
A
D
C
E
B
