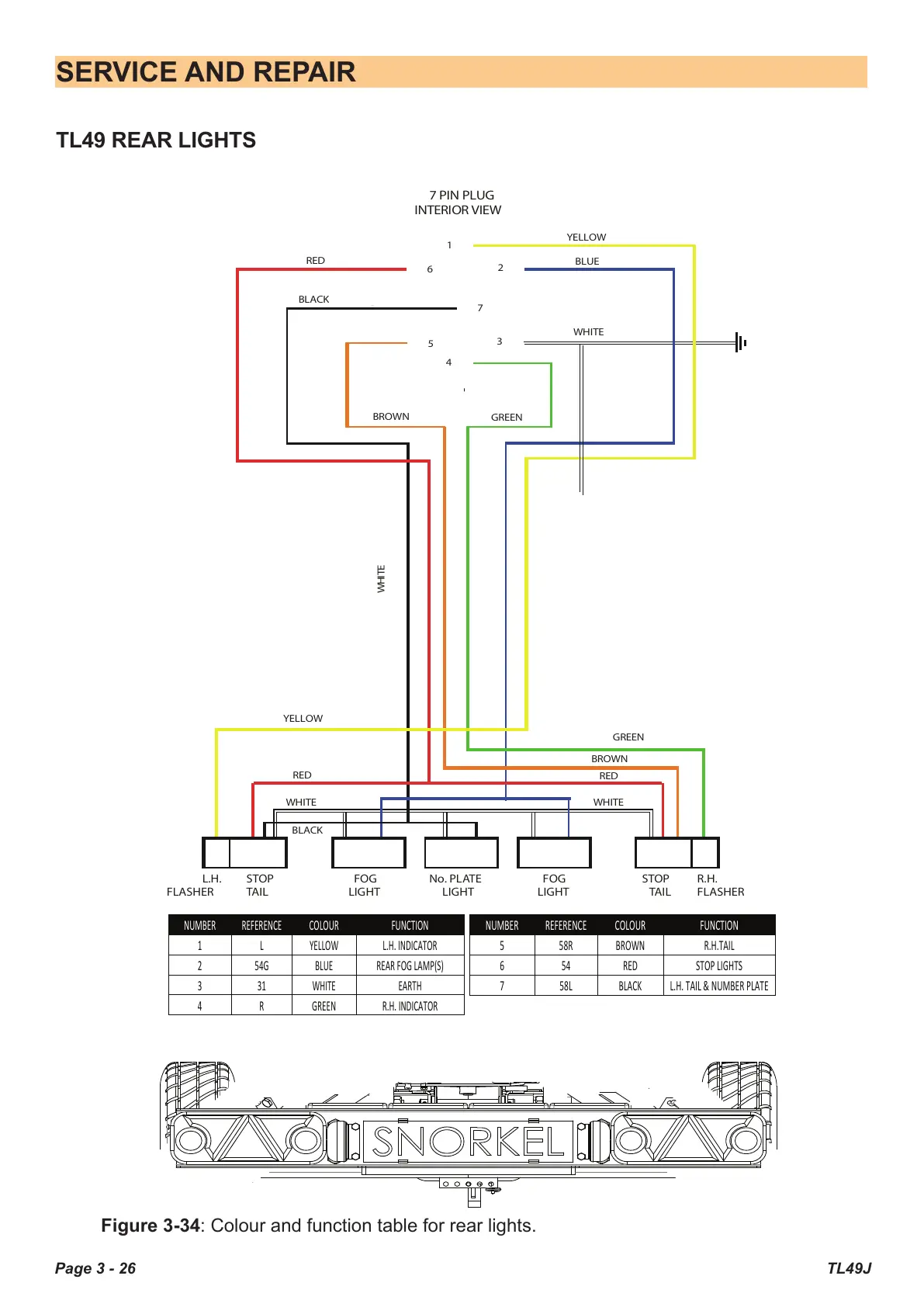

Page 3 - 26 TL49J
TL49 REAR LIGHTS
7 PIN PLUG
INTERIOR VIEW
RED
BLACK
YELLOW
YELLOW
L.H.
FLASHER
R.H.
FLASHER
STOP
TAIL
STOP
TAIL
FOG
LIGHT
FOG
LIGHT
No. PLATE
LIGHT
1
2
3
4
5
6
7
BLUE
WHITE
WHITE
BROWN
GREEN
GREEN
BROWN
RED
WHITEWHITE
BLACK
RED
NUMBER
REFERENCE
COLOUR
FUNCTION
1
L
YELLOW
L.H. INDICATOR
2
54G
BLUE
REAR FOG LAMP(S)
3
31
WHITE
EARTH
4 R GREEN R.H. INDICATOR
NUMBER
REFERENCE
COLOUR
FUNCTION
5 58R BROWN R.H.TAIL
6 54 RED STOP LIGHTS
7 58L BLACK L.H. TAIL & NUMBER PLATE
SERVICE AND REPAIR
Figure 3-34: Colour and function table for rear lights.
