72 Installationsanleitung | Supercal 5
Der Superstatic 440 kann ab 0,5 bar Rohrdruck eingesetzt werden.
Um Kavitation zu vermeiden, muss der Betriebsdruck mit einem Durchusssen-
sors Superstatic 440 der Empfehlung in der Tabelle unten angepasst werden.
Der Superstatic 440 darf nicht Drücken unter dem Umgebungsdruck ausgesetzt
werden.
Durchuss Statischer Druck (bar)
q % qp T = 80°C T = 130°C
qi (qmin) 1 1,0 3,3
qp 100 1,5 4,0
qs 200 3,0 6,0

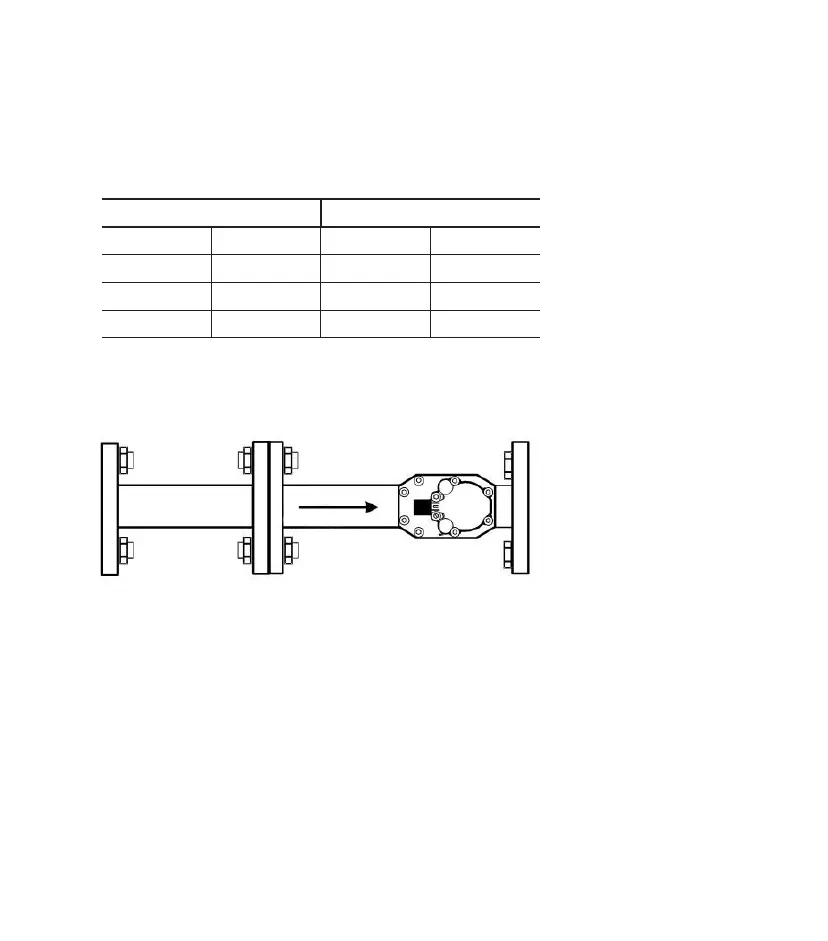

Durchflussrichtung
Horizontale Einbaulage
Horizontale Einbaulage
Der Messkopf MUSS seitlich +/- 45° bezogen auf die Rohrachse liegen, um Einüs-
se durch allfällige Lufteinschlüsse (oben) oder Schmutz (unten) auszuschliessen.
Vertikale Einbaulage
Montage in Steig- oder Fallrohren möglich.
Allgemeiner Einbauhinweis:
Nach dem Einbau und vor der Inbetriebnahme, System > 10 min. mit qp spülen
um Lufteinschlüsse zu vermeiden.
