HCD-DX8
28
28

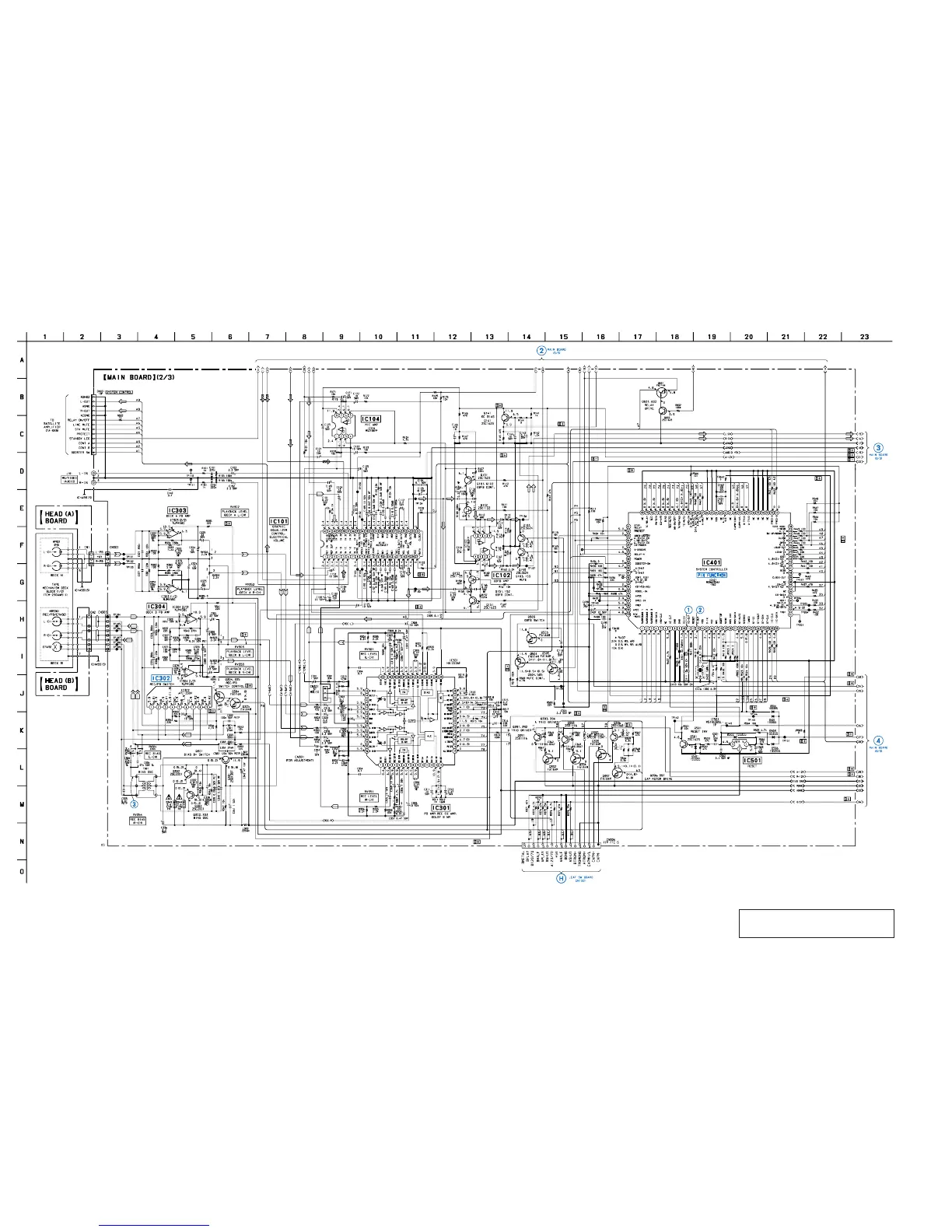

7-7. SCHEMATIC DIAGRAM – MAIN (2/3) SECTION –
• See page 21 for Waveforms.
• See page 42 for IC Block Diagrams.
• Voltages and waveforms are dc with respect to ground
under no-signal conditions.
no mark : CD STOP
( ) : REC
< > : TAPE PB
The components identified by mark 0 or dotted
line with mark 0 are critical for safety.
Replace only with part number specified.
(Page 35)
(Page 29)
(Page 29)
(Page 29)
