Sony HCD-ED2 - 7-5. BASE UNIT SECTION (CDM-61) EXPLODED VIEW

37

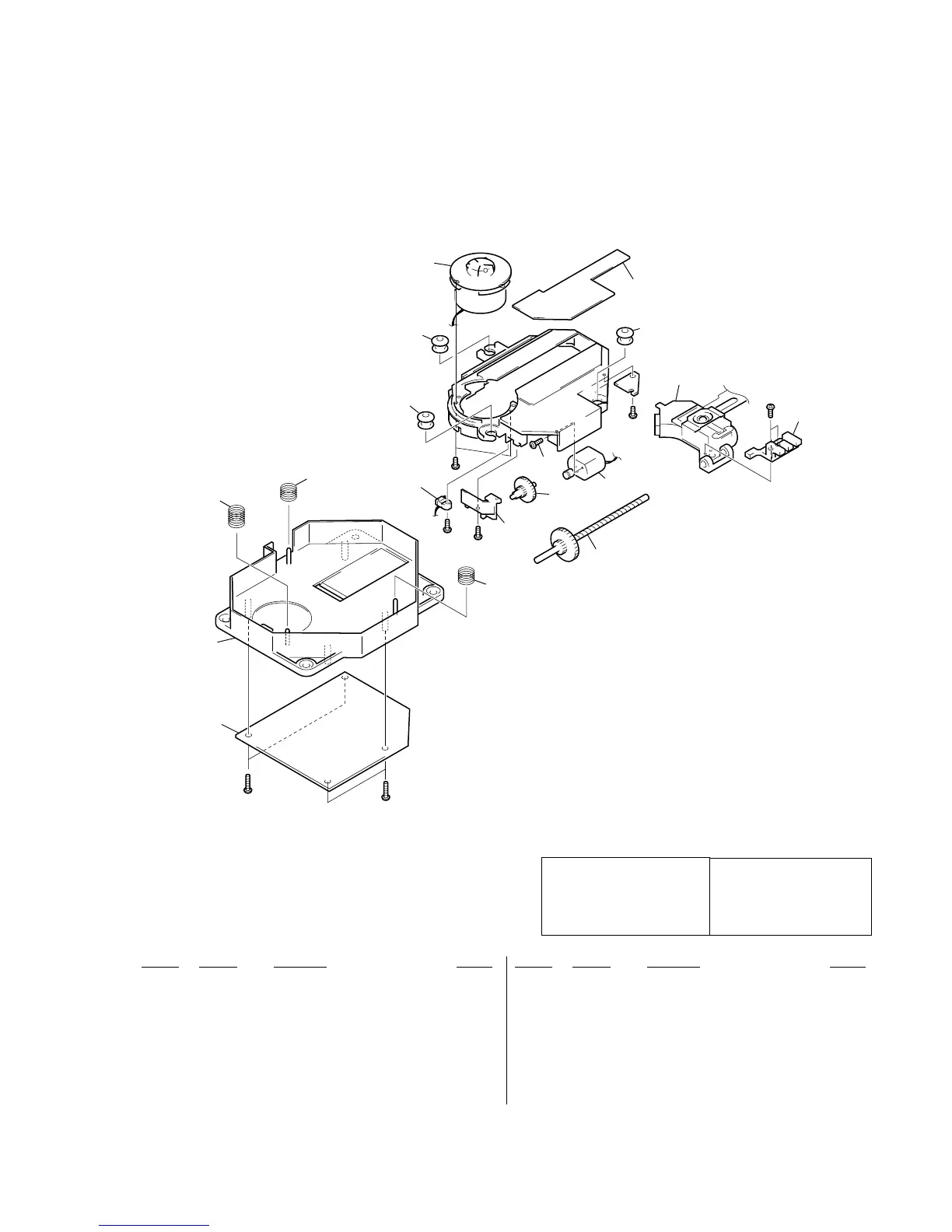

7-5. BASE UNIT SECTION (CDM-61)
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
* 201 A-4428-103-A BD BOARD, COMPLETEQ
202 4-225-776-01 BU HOLDER
203 4-225-791-01 COLOR PLATE
204 4-225-769-01 SPRING (BBU) ,COMPRESSION
205 4-225-768-01 SPRING (FBU) ,COMPRESSION
206 2-625-410-01 GEAR (B)
207 X-2625-483-1 SCREW ASSY, SLED
208 4-962-370-01 INSULATOR
! 209 8-848-289-01 OPTICAL PICK-UP KSS-331A (RP)
210 2-625-414-04 RACK
211 3-732-988-01 SCREW (M2x2.5)
M101 X-2625-911-1 MOTOR ASSY (TT) (SPINDLE)
M102 X-2625-171-1 MOTOR ASSY (SLED)
S101 1-762-571-11 SWITCH
Les composants identifiés par
une marque ! sont critiques pour
la sécurité.
Ne les remplacer que par une
piéce portant le numéro spécifié.
The components identified by
mark ! or dotted line with mark
! are critical for safety.
Replace only with part number
specified.
201
202
206
207
208
208
208
209
210
211
203
210
205
204
204
M101
M102
S101
#8
#10
#9
#11
#8
#3
#3
Ver 1.1 2002.05
