Sony HCD-GRX5 - Schematic Diagram - MAIN Section (2;4)

– 47 –
– 48 –
HCD-GRX5/RX66

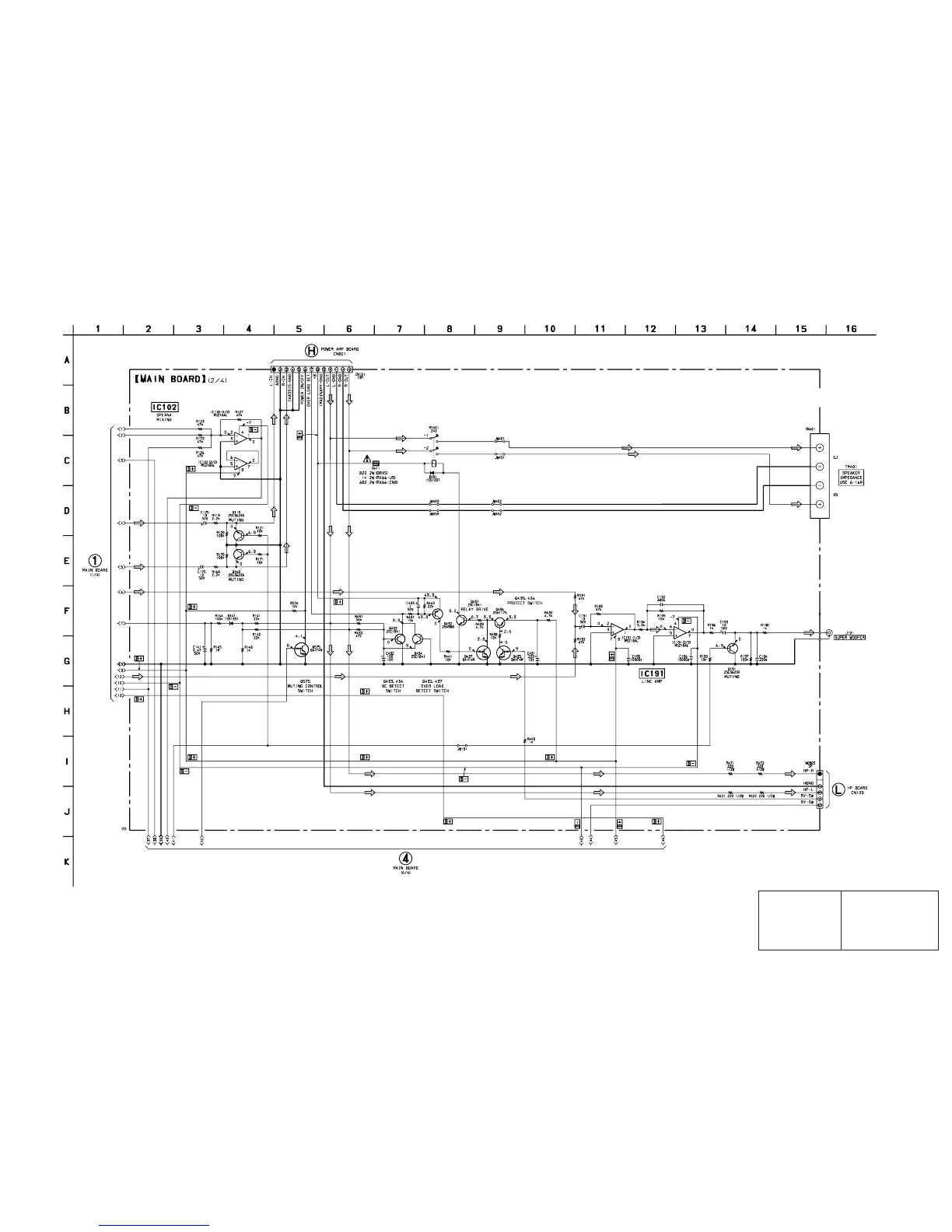

7-15. SCHEMATIC DIAGRAM – MAIN Section (2/4) –
• See page 28 for Waveforms. • See page 27 for Note on Schematic Diagram. • See page 43 and 44 for Printed Wiring Board.
• Voltages and waveforms are dc with respect to ground
under no-signal (detuned) conditions.
no mark : FM
Note:
The components identi-
fied by mark ! or dotted
line with mark ! are criti-
cal for safety.
Replace only with part
number specified.
Note:
Les composants identifiés par
une marque ! sont critiques
pour la sécurité.
Ne les remplacer que par une
piéce portant le numéro
spécifié.
(page 46)
(page 51)
(page 59)
(page 62)
