93
HCD-RV777D/RV888D/RV999D

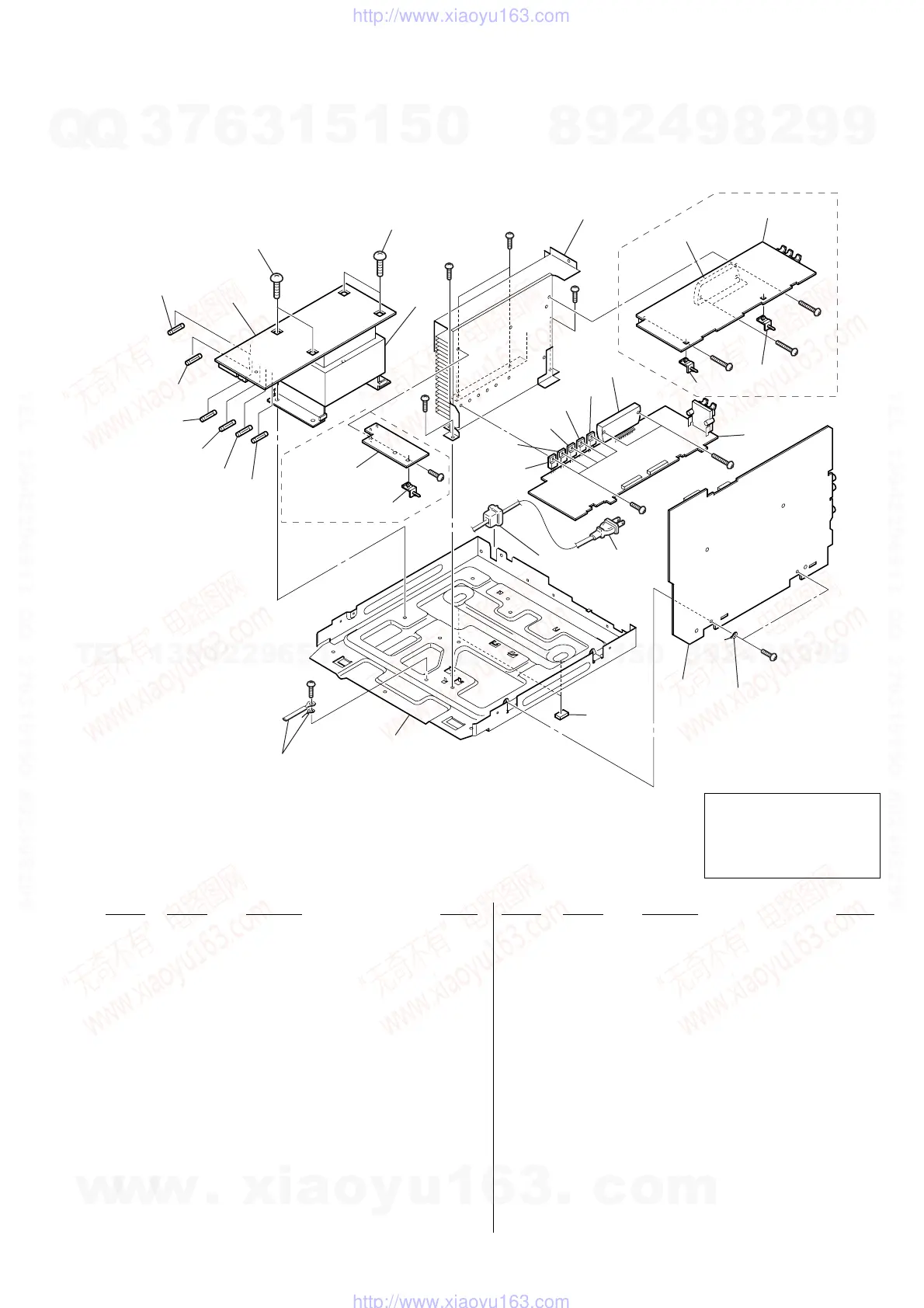

8-7. MAIN BOARD SECTION (2/2)
The components identified by
mark 0 or dotted line with mark
0 are critical for safety.
Replace only with part number
specified.
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
251
252
254
256
255
255
258
257
253
F917
T911
F916
HCD-RV888D/RV999D
F914
F915
F918
F919
#2
#2
#2
#3
#2
#1
#1
#1
#1
IC201
IC301
IC932
IC934
IC923
IC922
IC921
#2
#2
not supplied
not supplied
not supplied
not supplied
not supplied
not supplied
HCD-RV777D
#3
not supplied
not supplied
(LEAD PIN board)
255 4-900-386-01 SCREW
256 A-1053-978-A FRONT AMP BOARD, COMPLETE (RV888D)
256 A-4751-854-A FRONT AMP BOARD, COMPLETE (RV999D)
256 A-4751-856-A FRONT AMP BOARD, COMPLETE (RV777D)
257 A-1053-983-A SURROUND AMP BOARD, COMPLETE (RV888D)
257 A-4751-859-A SURROUND AMP BOARD, COMPLETE (RV999D)
258 3-703-244-00 BUSHING (2104), CORD (EXCEPT E3,E15,MX)
* 258 3-703-571-12 BUSHING (S) (4516), CORD (E3,E15,MX)
0 F914 1-533-473-12 FUSE, GLASS TUBE (DIA.5) (6.3A/250V)
0 F915 1-533-473-12 FUSE, GLASS TUBE (DIA.5) (6.3A/250V)
0 F916 1-533-473-12 FUSE, GLASS TUBE (DIA.5) (6.3A/250V)
(RV888D/RV999D)
0 F917 1-533-473-12 FUSE, GLASS TUBE (DIA.5) (6.3A/250V)
(RV888D/RV999D)
0 F918 1-533-471-12 FUSE, GLASS TUBE (DIA.5) (4A/250V)
(RV777D)
0 F918 1-533-472-12 FUSE, GLASS TUBE (DIA.5) (5A/250V)
(RV888D/RV999D)
0 F919 1-533-471-12 FUSE, GLASS TUBE (DIA.5) (4A/250V)
IC201 6-705-853-01 IC STK403-120
IC301 6-703-651-11 IC M61530FP-D60G (RV888D/RV999D)
IC921 8-759-518-68 IC PQ12RF21
IC922 8-759-701-59 IC NJM78M09FA
IC923 8-759-701-59 IC NJM78M09FA
IC932 6-703-546-01 IC TA7804LS
IC934 8-759-231-53 IC TA7805S
0 T911 1-443-174-11 TRANSFORMER, POWER (RV777D:EXCEPT EA)
0 T911 1-443-175-11 TRANSFORMER, POWER (RV777D:EA)
0 T911 1-443-352-11 TRANSFORMER, POWER
(RV888D:EXCEPT EA/RV999D:EXCEPT EA,MX)
0 T911 1-443-362-11 TRANSFORMER, POWER
(RV888D:EA/RV999D:EA,MX)
#1 7-685-650-79 SCREW +BVTP 3X16 TYPE2 IT-3
#2 7-685-871-01 SCREW +BVTT 3X6 (S)
#3 7-685-646-79 SCREW +BVTP 3X8 TYPE2 TT (B)
