MDS-JA555ES
3838

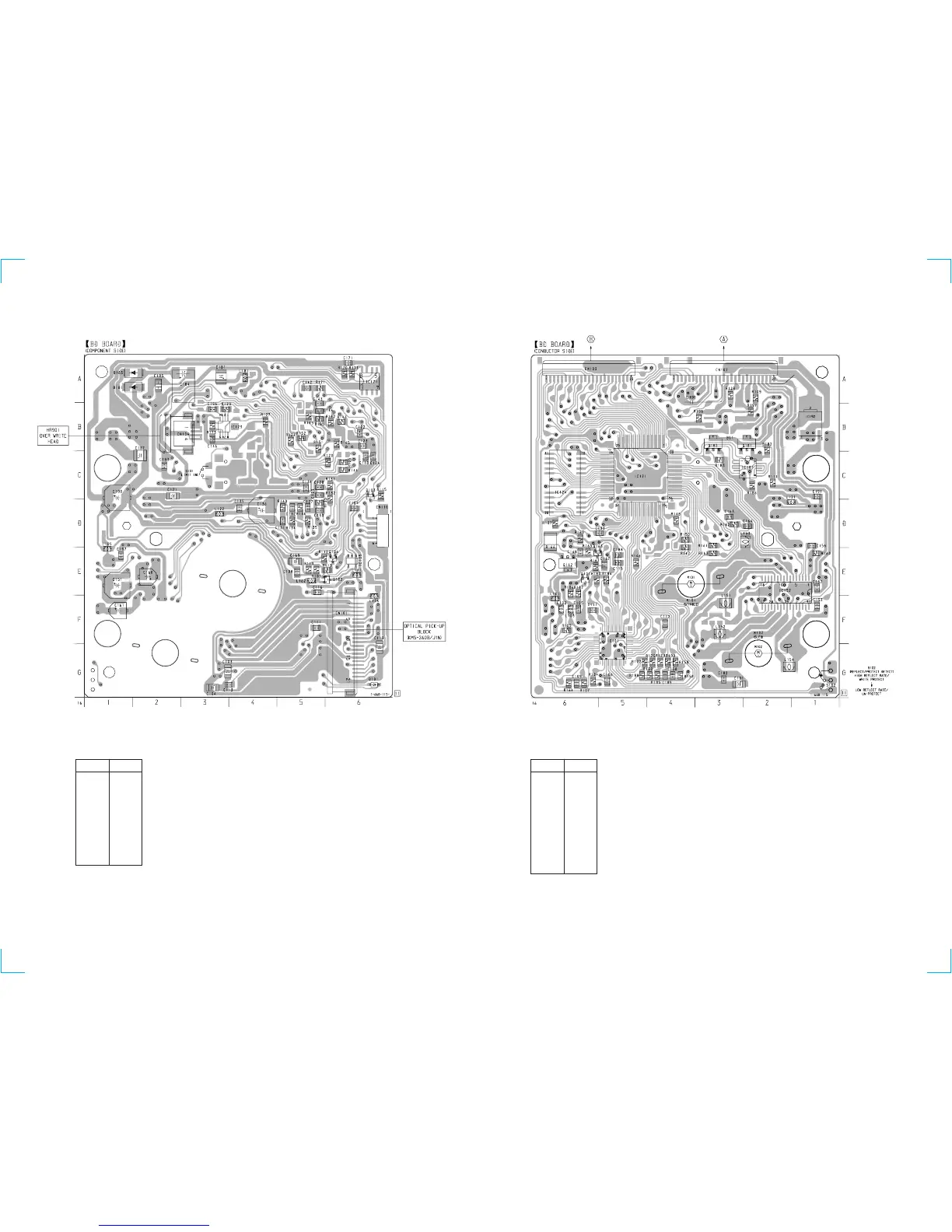

6-3. PRINTED WIRING BOARD BD SECTION • Refer to page 37 for Note on Printed Wiring Boards. • Refer to page 37 for Circuit Board Location.
FOR ADJUSTMENT
Ref. No. Location
D101 G-6
D181 A-1
D183 A-1
IC103 E-6
IC123 B-3
IC171 A-6
Q102 E-5
Q103 C-6
Q104 E-6
Semiconductor
Location
Ref. No. Location
IC101 G-5
IC121 C-5
IC124 C-6
IC152 E-2
IC181 C-2
IC192 B-1
Q101 E-6
Q162 E-6
Q163 E-5
Q181 B-2
Q182 B-3
Semiconductor
Location
