MDS-JA555ES
5353

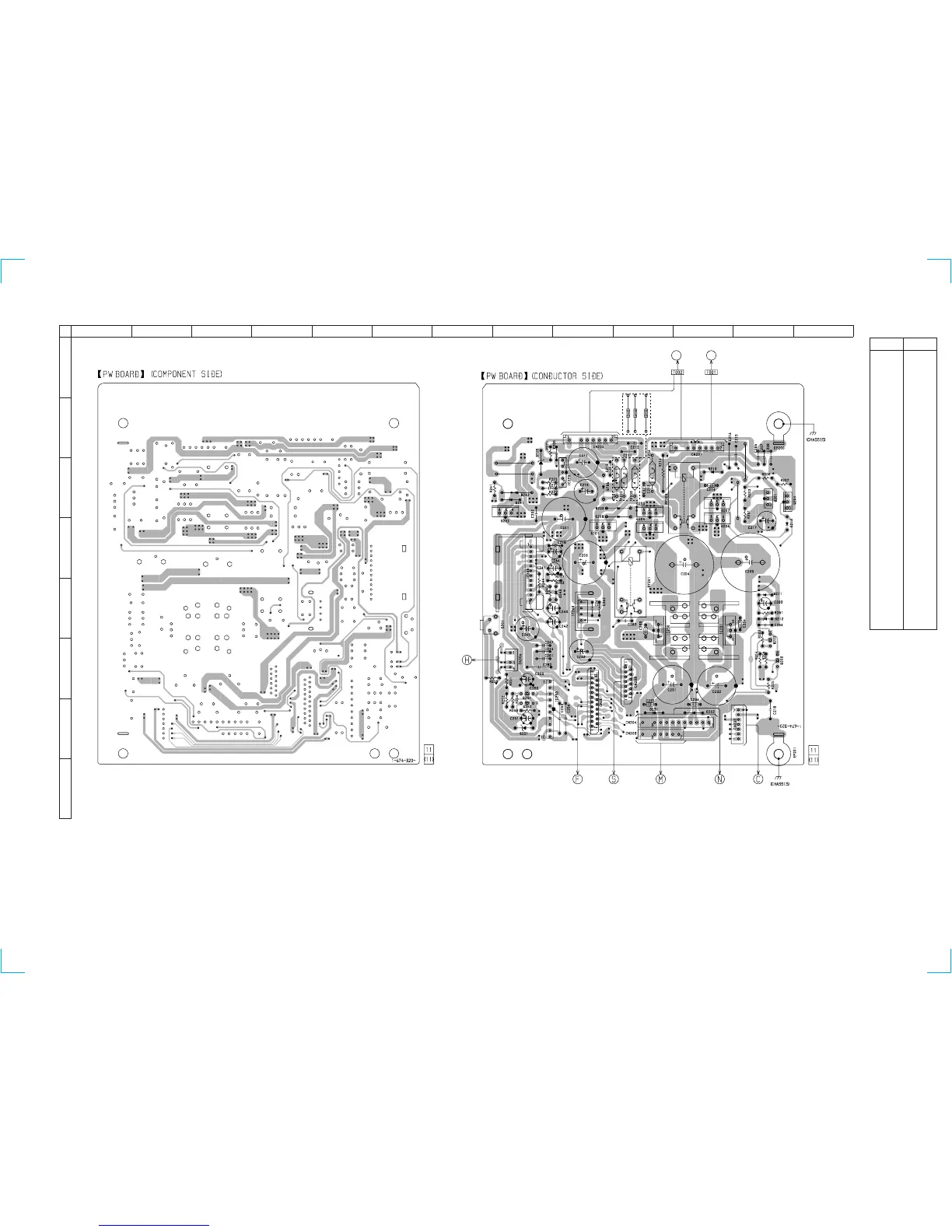

6-18. PRINTED WIRING BOARD POWER SECTION • Refer to page 37 for Note on Printed Wiring Boards. • Refer to page 37 for Circuit Board Location.
UT
(Page 51) (Page 51)
(Page 41)(Page 46)(Page 42)(Page 46)(Page 42)
(Page 42)
ICP201
ICP202
ICP203
AEP, UK
MODEL
US, CND
MODEL
12
A
B
C
D
E
F
G
H
345678910111213
16
Ref. No. Location
D201 D-9
D202 C-8
D203 C-9
D204 D-10
D205 C-10
D206 D-11
D207 C-11
D208 C-9
D210 C-11
D211 E-11
D212 E-12
D213 D-12
D231 G-10
D232 G-11
D241 C-8
D242 C-8
D243 E-9
D251 G-8
D705 B-8
D706 C-9
IC230 E-10
IC231 E-11
IC240 D-8
IC250 F-9
IC260 E-9
IC270 C-9
Q201 C-12
Q202 E-12
Q203 F-12
Q204 C-12
Q251 F-8
Q252 G-8
Semiconductor
Location
