Sony MDS-JB930 - BD Board Schematic Diagram (2;2); BD Board Schematic (Part 2)

MDS-JB930
3737

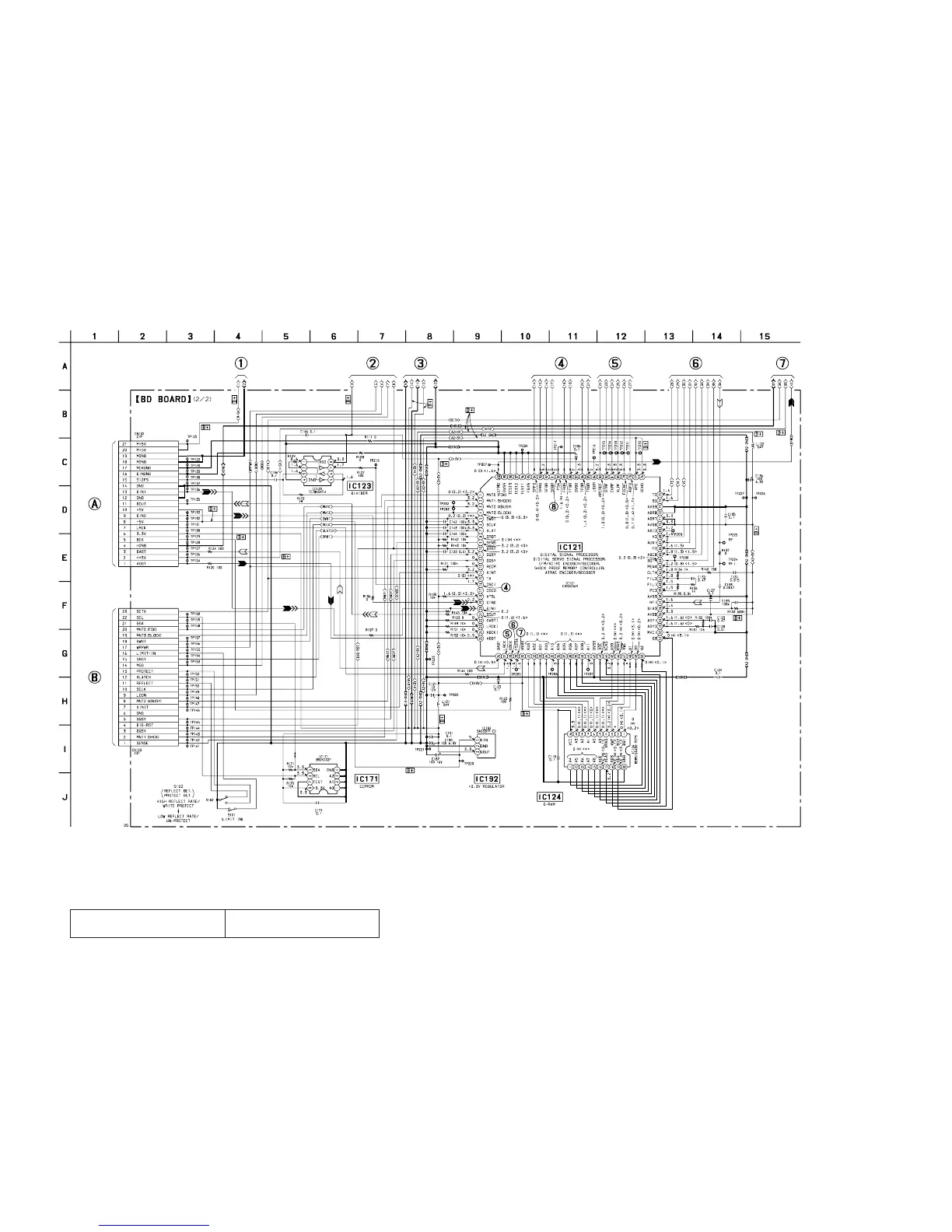

6-6. SCHEMATIC DIAGRAM – BD Board (2/2) – • See page 48 for Waveforms. • See page 50 for IC Block Diagrams.
Note on Schematic Diagram:
• Voltages and waveforms are dc with respect to ground
under no-signal conditions.
no mark : STOP
( ) : PLAY
< > : REC
∗
: Impossible to measure
The components identified by mark ! or dotted
line with mark ! are critical for safety.
Replace only with part number specified.
Les composants identifiés par une marque ! sont
critiques pour la sécurité. Ne les remplacer que
par une piéce portant le numéro spécifié.
(Page 40)
(Page 39)
(Page 36) (Page 36) (Page 36)
(Page 36) (Page 36) (Page 36) (Page 36)
