Sony MDS-JB930 - AC Board Schematic Diagram; AC Board Circuit Diagram

MDS-JB930
4545

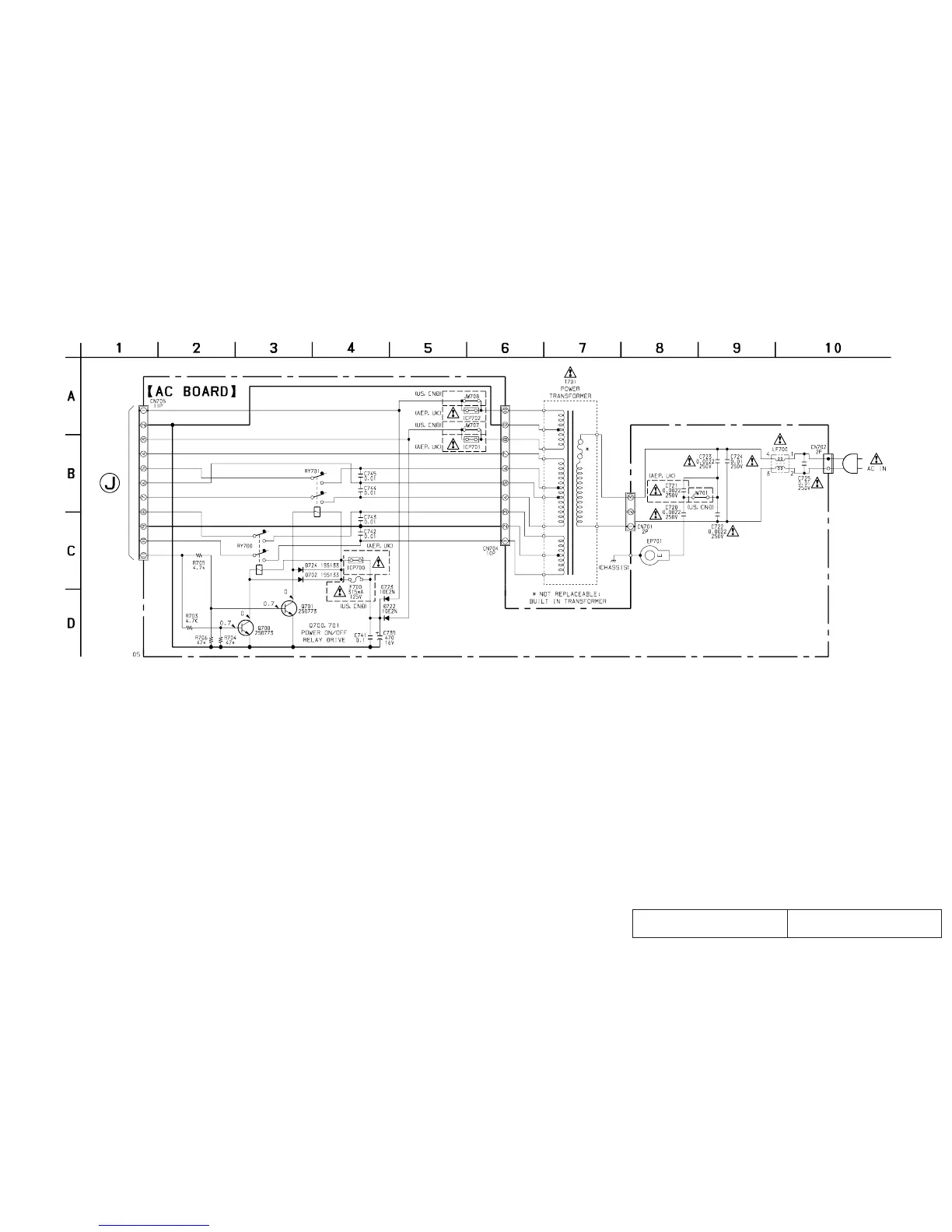

6-15. SCHEMATIC DIAGRAM – AC Board –
The components identified by mark ! or dotted
line with mark ! are critical for safety.
Replace only with part number specified.
Les composants identifiés par une marque ! sont
critiques pour la sécurité. Ne les remplacer que
par une piéce portant le numéro spécifié.
Note on Schematic Diagram:
• Voltages and waveforms are dc with respect to ground
under no-signal conditions.
no mark : PLAY
(Page 39)
