Sony MXD-D3 - Schematic Diagram - BD (CD) Board

4343
MXD-D3

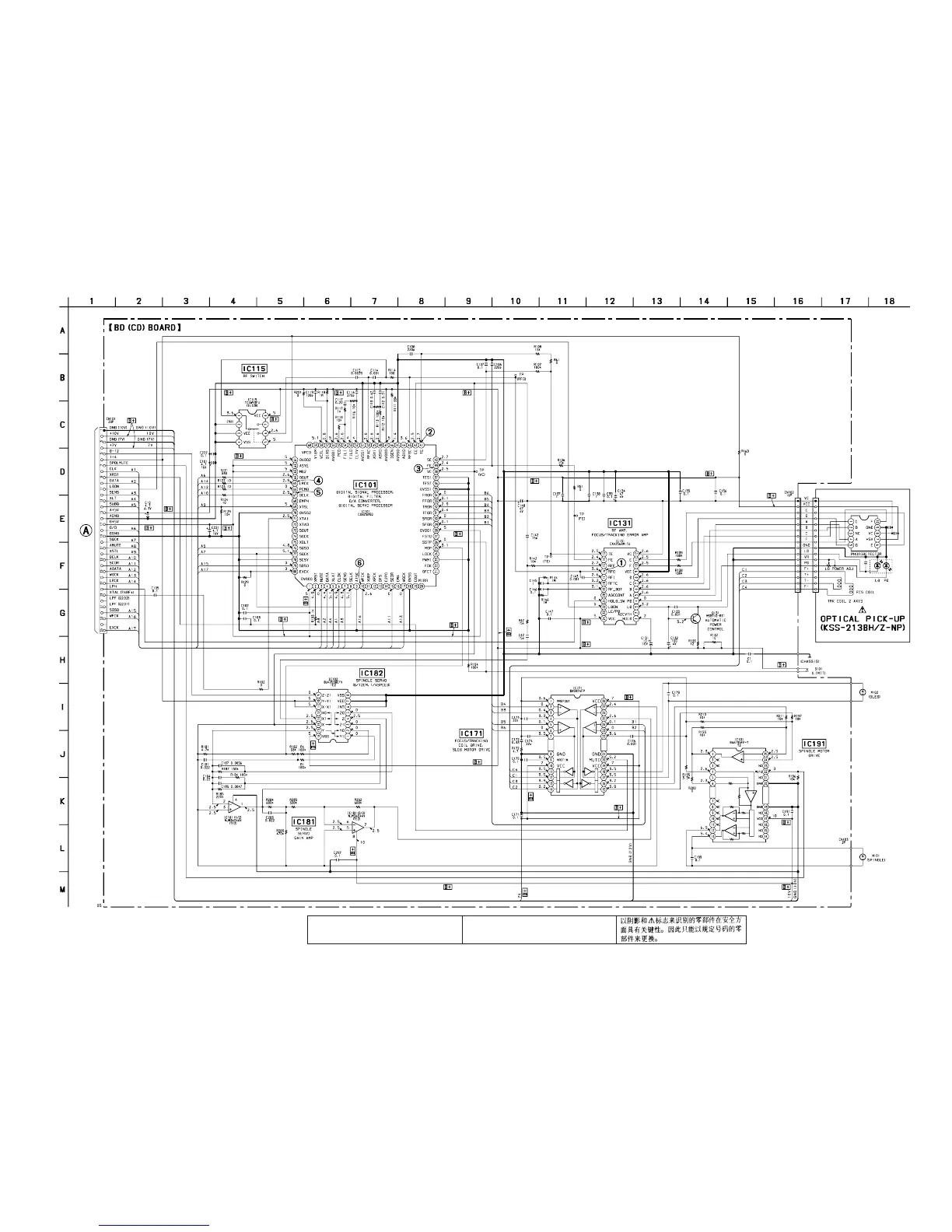

6-3. SCHEMATIC DIAGRAM – BD (CD) Board – • See page 56 for Waveforms. • See page 57 for IC Block Diagrams.
Note on Schematic Diagram:
• Voltages and waveforms are dc with respect to ground
under no-signal conditions.
no mark : CD PLAY
The components identified by mark 0 or dotted
line with mark 0 are critical for safety.
Replace only with part number specified.
Les composants identifiés par une marque 0 sont
critiques pour la sécurité. Ne les remplacer que
par une pièce portant le numéro spécifié.
(Page
47)
