Sony SDM-X73 - Page 233

6

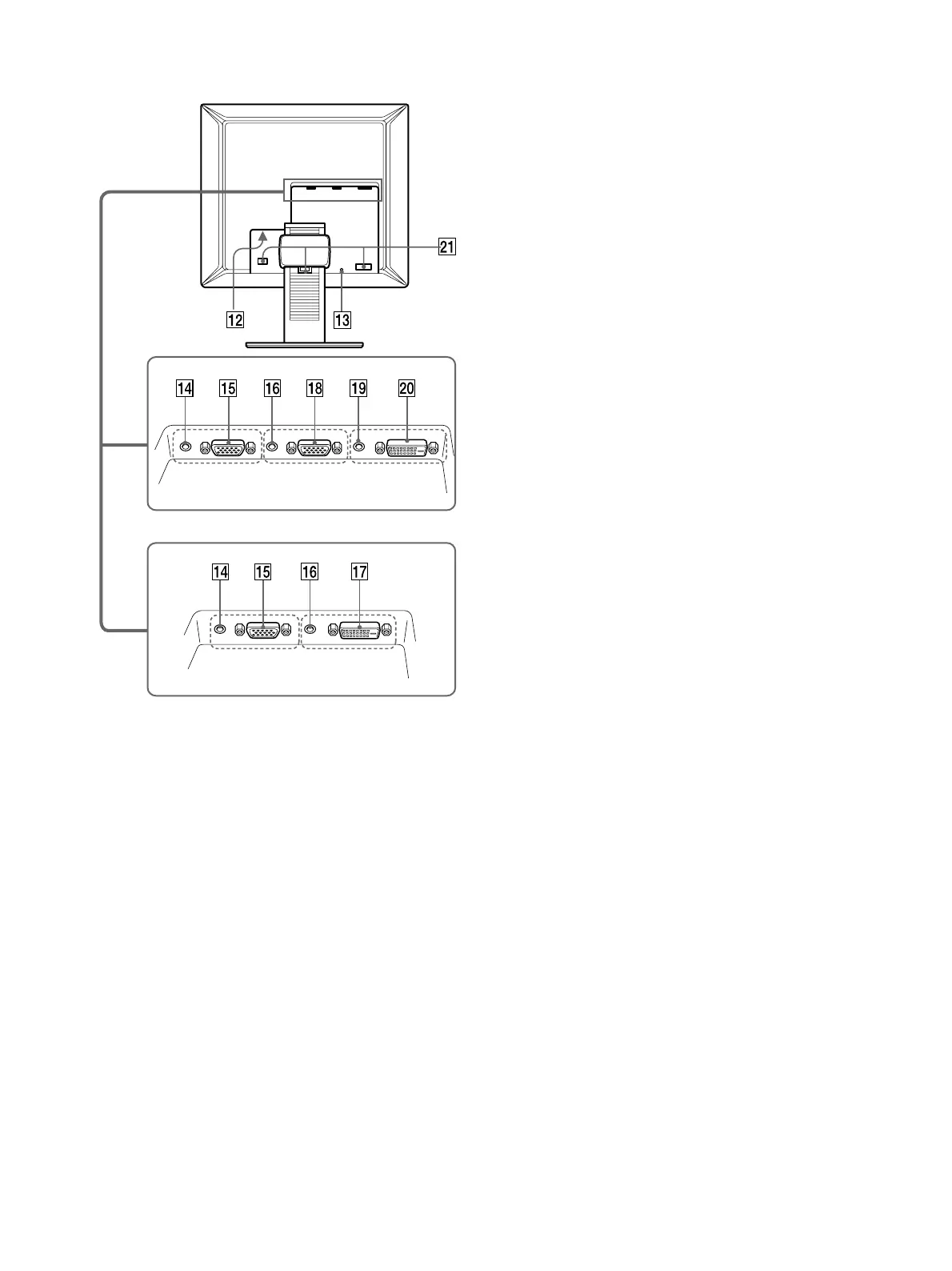

液晶显示器的后视图
L 交流输入连接器 （第 8 页）
本连接器可连接电源线 （附带）。
M 安全锁定孔
本安全锁定孔应该与 Kensington Micro Saver Security
System 一起使用。
Micro Saver Security System 是 Kensington 的商标。
N 用于 INPUT1 的音频输入插孔 （第 8 页）
当连接到一台计算机的音频输出插孔或者其它音频设备
连接到 INPUT1 时，本插孔输入音频信号。
O 用于 INPUT1 的 HD15 输入连接器 （模拟 RGB）（第 7 页）
此连接器用于输入模拟 RGB 视频信号 （0.700 Vp-p，正
极）和同步信号。
P 用于 INPUT2 的音频输入插孔 （第 8 页）
当连接到一台计算机的音频输出插孔或者其它音频设备
连接到 INPUT2 时，本插孔输入音频信号。
Q 用于 INPUT2 （SDM-X53）的 DVI-D 输入连接器
（数字 RGB）（第 7 页）
此连接器输入的数字 RGB 视频信号遵守 DVI Rev.1.0。
R 用于 INPUT2 （SDM-X73/X93）的 HD15 输入连接器
（模拟 RGB）（第 7 页）
此连接器用于输入模拟 RGB 视频信号 （0.700 Vp-p，正
极）和同步信号。
S 用于 INPUT3（SDM-X73/X93）的音频输入插孔（第 8 页）
当连接到一台计算机的音频输出插孔或者其它音频设备
连接到 INPUT3 时，本插孔输入音频信号。
T 用于 INPUT3 （SDM-X73/X93）的 DVI-D 输入连接器
（数字 RGB）（第 7 页）
此连接器输入的数字 RGB 视频信号遵守 DVI Rev.1.0。
U 缆索支架 （第 9 页）
此部分用于固定连接至监视器的电缆和电线。
INPUT 1 INPUT 2
INPUT 1 INPUT 2
INPUT 3
SDM-X73/X93
SDM-X53
