— 82 —
6-1. CASE SECTION
NOTE:
Items marked “*” are not stocked since they are
seldom required for routine service. Some delay
should be anticipated when ordering these items.
The mechanical parts with no reference number in
the exploded views are not supplied.
Hardware (# mark) list and accessories and pack-
ing materials are given in the last of this parts list.
Abbreviation
CND : Canadian model
SP : Singapore model
MY : Malaysia model
AUS : Australian model
The components identified by
mark ! or dotted line with mark
! are critical for safety.
Replace only with part number
specified.
Les composants identifiés par une
marque ! sont critiques pour la
sécurité.
Ne les remplacer que par une
piéce portant le numéro spécifié.
Ref. No. Part No. Description Remark
Ref. No. Part No. Description Remark
9 4-985-642-01 CUSHION
* 10 1-665-628-11 VOL SEL BOARD (E,PX)
! CNJ909 1-251-416-11 OUTLET, A.C. (AUS)
! CNJ909 1-526-794-11 OUTLET, AC (SP,MY)
! CNP901 1-696-847-11 CORD, POWER (AUS)
! CNP901 1-769-743-11 CORD, POWER (US,CND)
! CNP901 1-769-744-11 CORD, POWER (E,PX,SP,MY)
! T901 1-431-314-11 TRANSFORMER, POWER (US)
! T901 1-431-315-11 TRANSFORMER, POWER (CND)
! T901 1-431-316-11 TRANSFORMER, POWER (AUS)
! T901 1-431-317-11 TRANSFORMER, POWER (E,PX)
! T901 1-431-318-11 TRANSFORMER, POWER (SP,MY)
* 1 1-665-497-11 SECONDARY BOARD
* 2 4-989-884-01 PANEL, BACK (DE815G:US)
* 2 4-989-884-11 PANEL, BACK (DE815G:CND)
* 2 4-989-884-21 PANEL, BACK (DE815G:E,PX)
* 2 4-989-884-31 PANEL, BACK (DE815G:SP,MY)
* 2 4-989-884-41 PANEL, BACK (DE815G:AUS)
* 2 4-989-884-61 PANEL, BACK (D760Z)
* 3 3-703-244-00 BUSHING (2104), CORD
* 4 1-665-629-11 5.1 IN BOARD
5 3-704-366-01 SCREW (CASE) (M3X8)
* 6 4-982-682-01 CASE (414532)
! 7 1-569-008-11 ADAPTOR, CONVERSION 2P (E,PX)
8 4-956-370-12 BAND, PLUG FIXED (AUS)

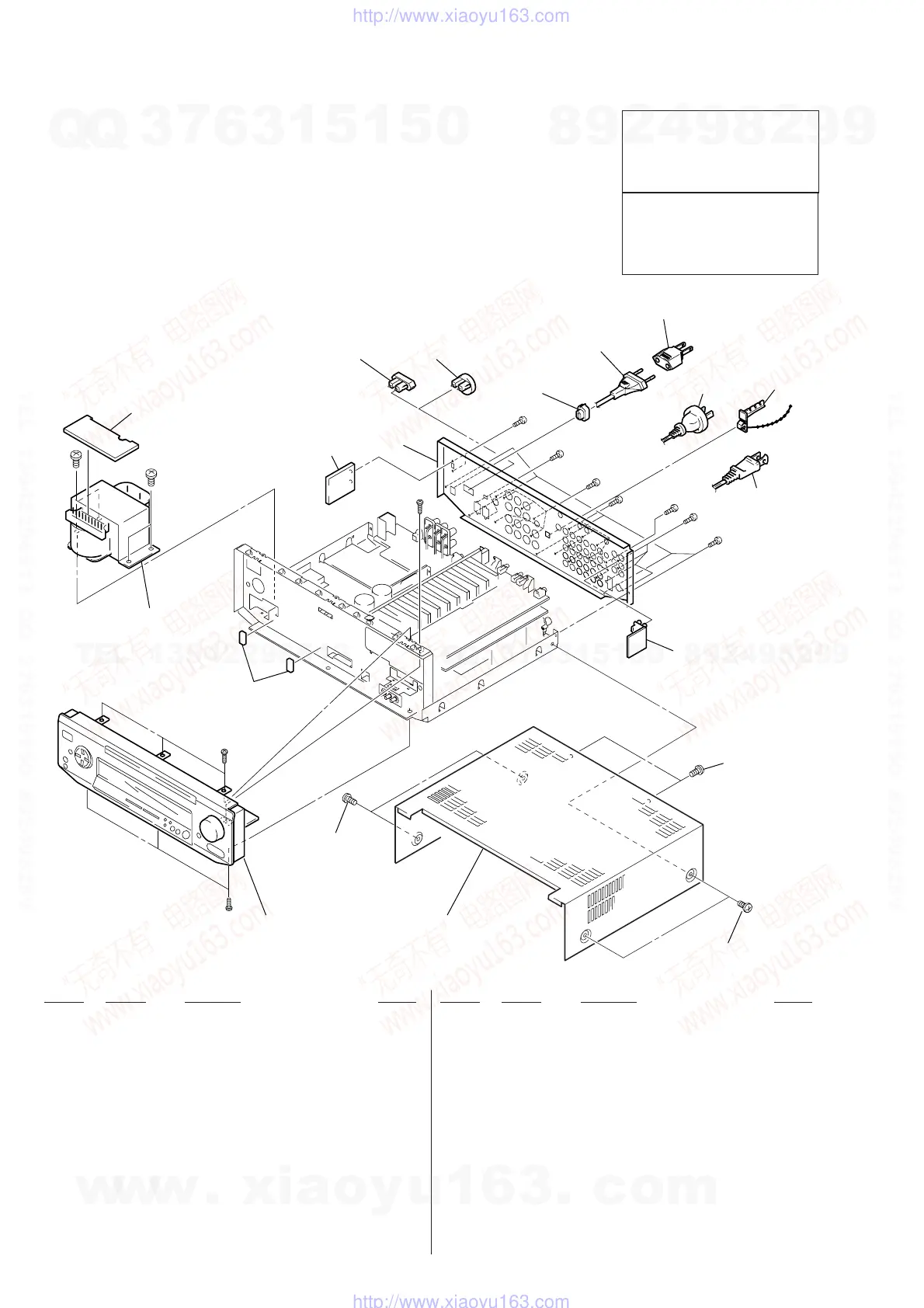

SECTION 6
EXPLODED VIEWS
1
9
2
10
3
7
(E, PX)
8
(AUS
4
5
5
6
5
#1
#1
#2
#2
T901
Front panel
#1
#1
#1
#1
#1
#1
#1
#1
CNP901
(US, CND)
CNP901 (AUS)
CNP901 (E, PX, SP, MY)
CNJ909 (AUS)CNJ909 (SP,MY)
