Sony STR-DB925 Service Manual

– 35 – – 36 –

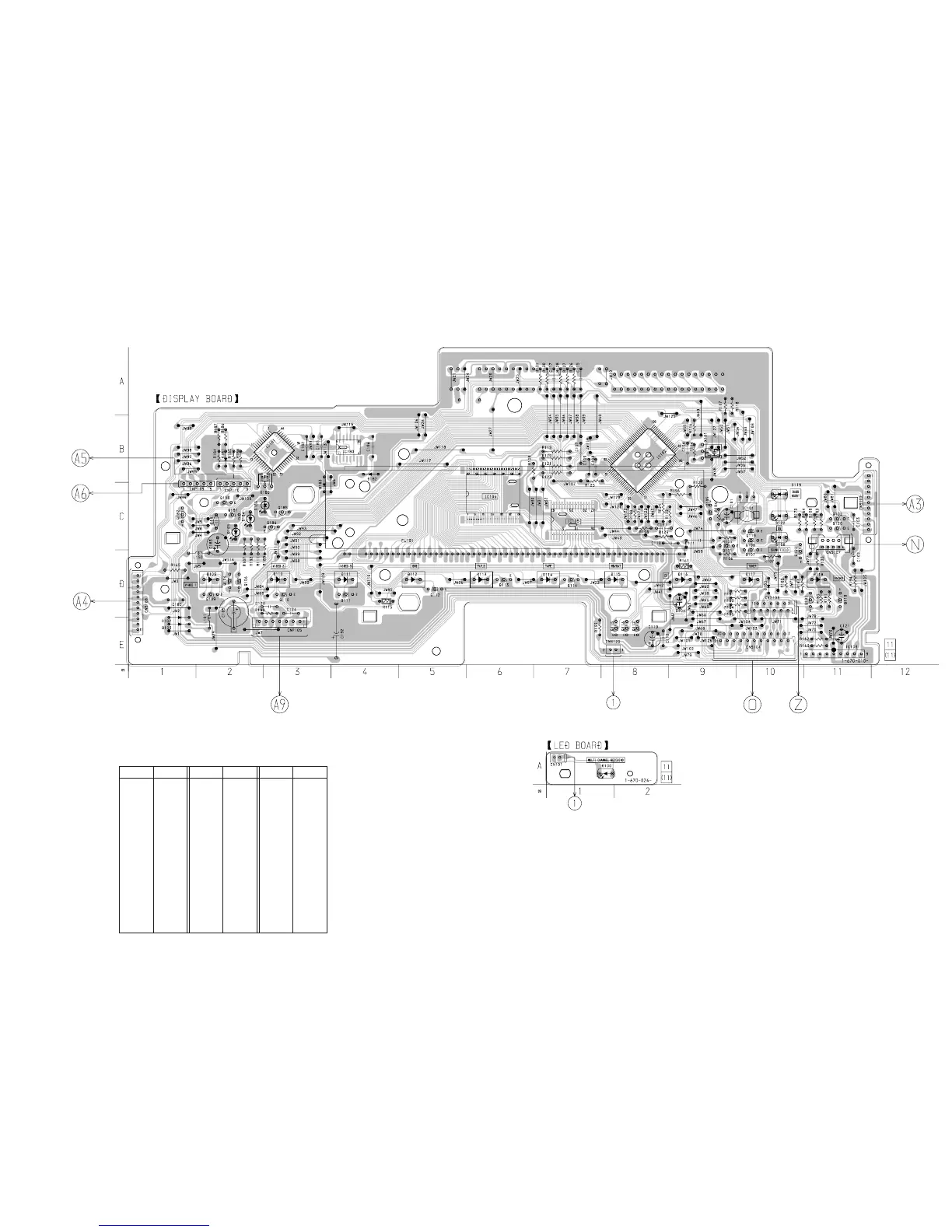

3-12. PRINTED WIRING BOARD – DISPLAY SECTION –
• See page 6 for Circuit Boards Location.
STR-DB925
(Page 56) (Page 56) (Page 43)
(Page 47)
(Page 39)
(Page 39)
(Page 39)
(Page 39)
D102 E-1
D103 E-1
D108 C-10
D109 D-2
D110 D-3
D111 D-4
D112 D-5
D113 D-6
D114 D-7
D115 D-8
D116 D-9
D117 D-10
D118 D-11
D119 C-10
D122 C-10
D180 D-10
D181 B-2
D182 B-4
D183 C-3
Ref. No. Location
• Semiconductor Location
Ref. No. Location Ref. No. Location
D184 C-2
D185 C-2
D186 C-3
IC101 C-9
IC102 B-8
IC103 E-11
IC104 C-6
IC105 C-7
IC180 B-4
IC181 B-3
Q101 D-9
Q102 C-11
Q103 C-2
Q104 D-2
Q105 C-9
Q106 D-2
Q107 D-1
Q108 C-10
Q109 D-2
Q110 D-3
Q111 D-4
Q112 D-5
Q113 D-6
Q114 D-7
Q115 E-8
Q116 E-8
Q117 E-8
Q118 D-11
Q119 C-10
Q120 C-11
Q122 D-11
Q180 D-11
Q181 C-2
Q182 C-1
Q184 C-3
Q185 C-3
