Sony STR-DE875 - Printed Wiring Boards - Display Section; Display, Jog, and Power Switch Board Layouts

2121
STR-DE875/DE975

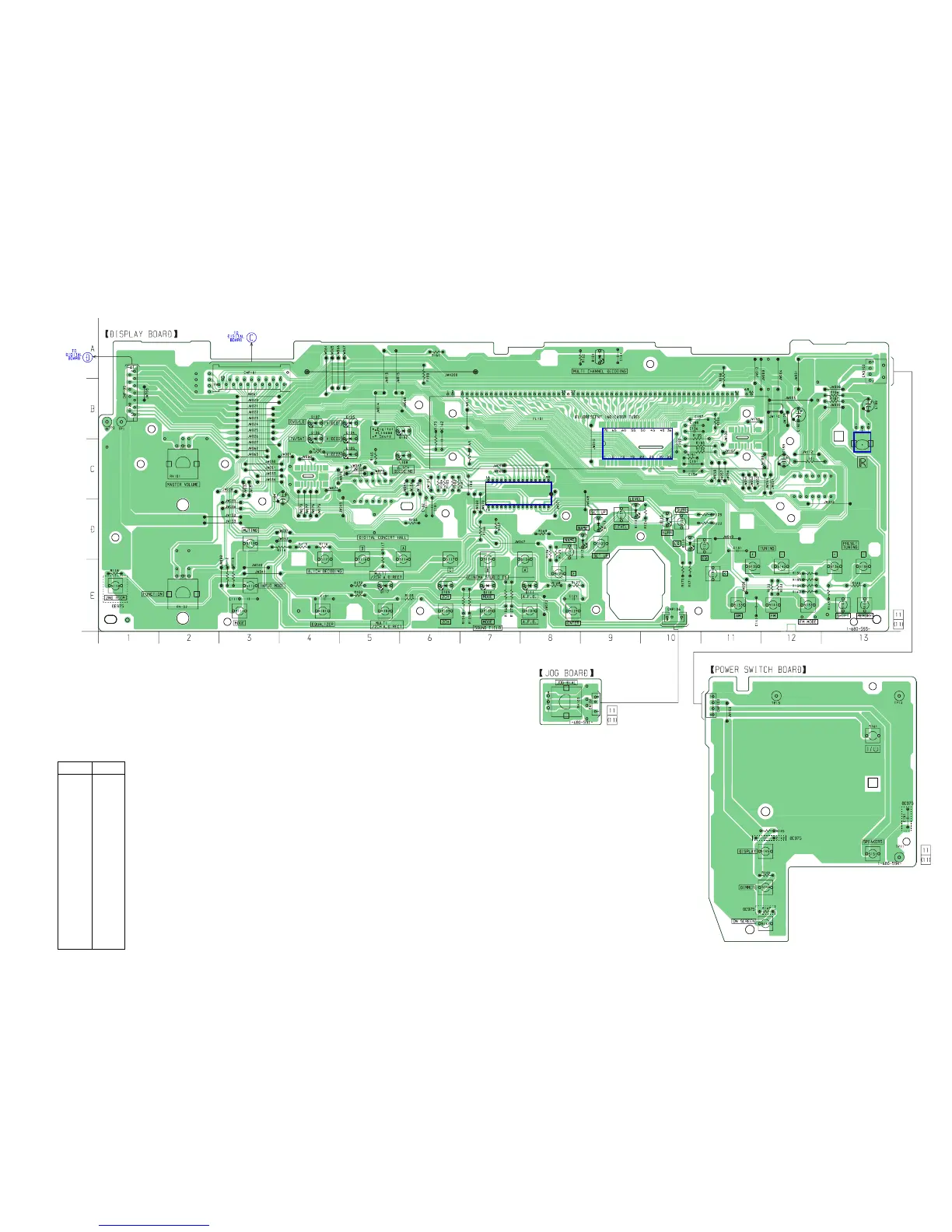

3-12. PRINTED WIRING BOARD – DISPLAY SECTION –
• See page 8 for Circuit Boards Location.
IC101
IC102
IC103
CNP505
(PAGE 12)
CNP504
(PAGE 12)
Ref. No. Location
• Semiconductor
Location
D101 A-9
D102 B-6
D103 B-5
D104 C-5
D105 C-5
D106 B-4
D107 B-4
D108 C-6
D109 E-6
D110 E-7
D111 E-8
D112 D-9
D113 D-9
D114 D-9
D115 D-10
D116 D-10
D117 E-5
IC101 C-9
IC102 C-7
IC103 C-13
