8 Descrizione della Stazione

Con riferimento alle figure successive.

RIFERIMENTI

Fig. 6 A

Manometro di bassa pressione

Fig. 6 B

Display grafico con visualizzazione dati/pressioni/impostazioni/quantità gas in bombola

Fig. 6 C

Manometro di alta pressione

Fig. 6 D

Manometro pressione bombola interna R134

Fig. 6 E

Tastiera 9 tasti

Fig. 6 F

Manometro pressione bombola interna HFO1234yf

Fig. 7 A

Raccordi di collegamento per i tubi esterni di alta pressione (Hp) e bassa pressione (Lp)

Fig. 7 B

Rubinetti di alta pressione (Hp) e bassa pressione (Lp)

Fig. 7 C

Alloggio per raccordi rapidi R134

Fig. 7 D

Alloggio per raccordi rapidi HFO1234yf

Fig. 7 E

Interruttore di accensione con fusibili di protezione

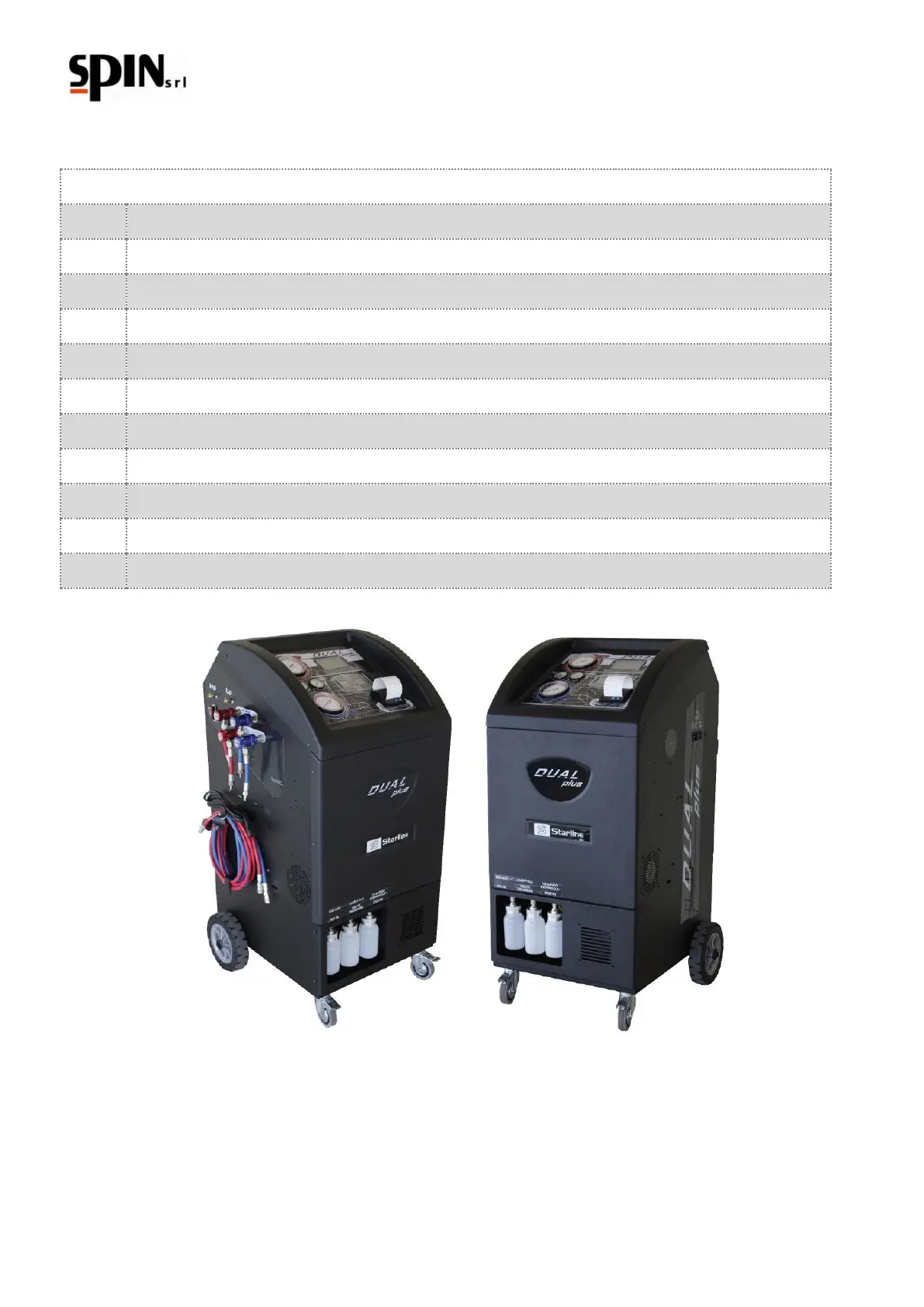

Figura 5 – DUAL PLUS
