PARTS REFERENCE
DEADPOOL PRO MANUAL 500-55K1-01
© MARVEL
MARVEL.COM
11
10
1
12
9
4
13
6
5
3
2
7
8
11
10
1
12
9
4
13
6
5
3
2
7
8

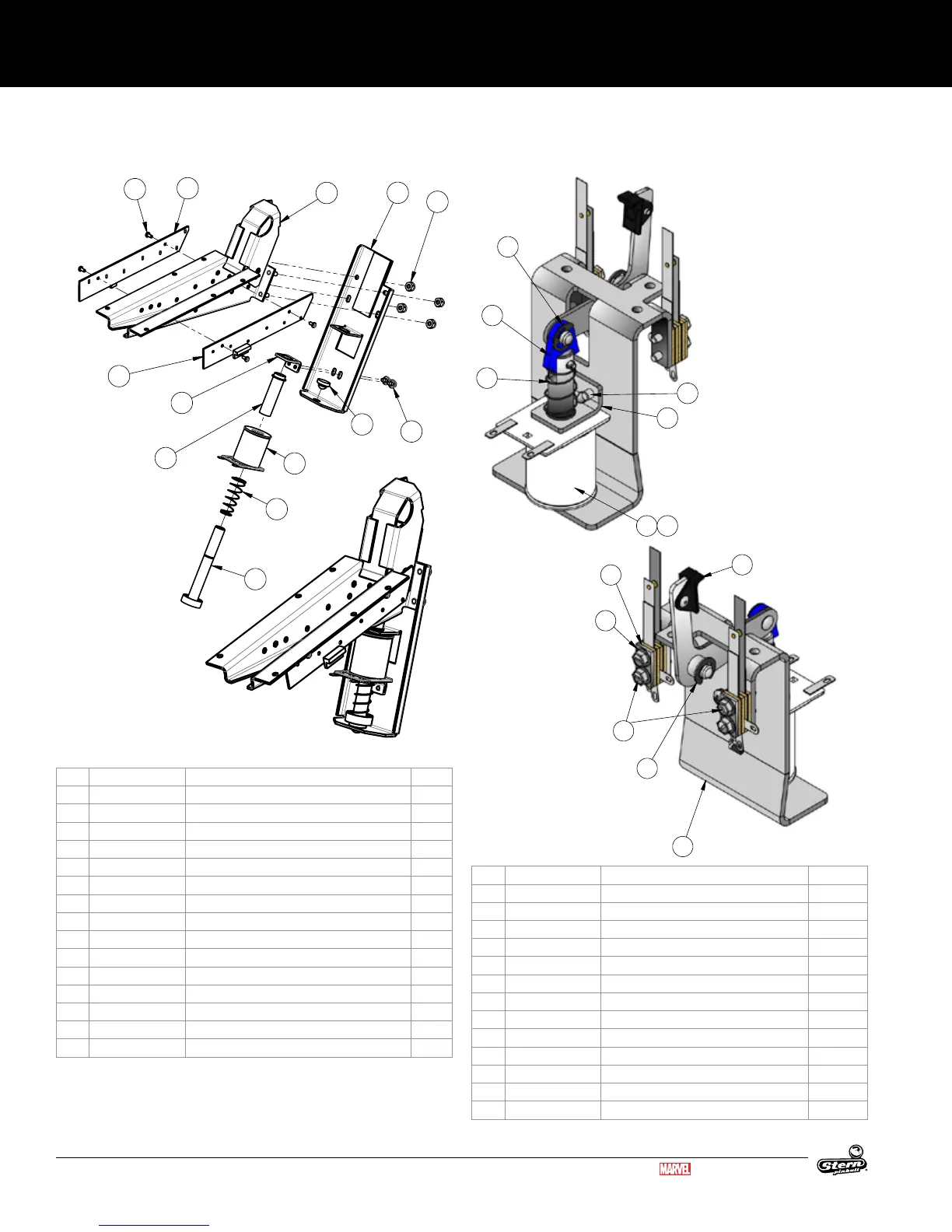

5.11 BALL TROUGH ASSEMBLY
500-9820-00
5.12 SLINGSHOT ASSEMBLY
500-9920-01
ID Part Number Description Qty
1 515-5339-01 SLINGSHOT BRACKET ASSEMBLY 1
2 090-5044-ND COIL 26-1200 - NO DIODE 1
3 545-5031-00 COIL SLEEVE 1
4 535-5203-03 COIL RETAINER BRACKET 1
5 232-5301-00 8-32 X 3/8 PPH MS EXT SEMS ZC 2
6 180-5231-00 SWITCH SLING SHOT 2 LUG CENTER 2
7 535-5045-00 SWITCH PLATE 2
8 237-5976-04 6-32 X 5/8 SLOT SER HWH SW 4
9 515-5340-01 ARM & TIP ASSEMBLY 1
10 270-5002-00 RETAINING RING - 1/4 DIA 2
11 515-5338-00 PLUNGER & LINK ASSEMBLY 1
12 266-5020-00 COMP SPRING CONICAL 1
13 036-5604-00 4" GENERIC JUMPER 2
1
2 3
4
5
6
8
10
10
11
12
7
9
1
2 3
4
5
6
8
10
10
11
12
7
9
ID Part Number Description Qty
1 515-7811-00 MAIN BRKT. BALL TROUGH 1
2 515-7812-00 COIL BRACKET, BALL TROUGH 1
3 237-5975-04 SCREW, 8-32 X 1/4" HWH SWAGE SERR 2
4 266-5020-00 COMPRESSION SPRING-CONICAL 1
5 535-5203-03 COIL RETAINING BRACKET 1
6 545-5076-01 COIL SLEEVE 1
7 240-5102-00 8-32 NYLON LOCK NUT 4
8 545-5105-00 RUBBER BUMPER 1
9 515-7309-01 PLUNGER ASSEMBLY 1
10 237-5909-00 SCREW, 4-40 X 1/4" PPH SEMS 4
11 520-5344-00 TROUGH BOARD #1 - ILED TRANSMITTER 1
12 520-7001-00 TROUGH BOARD #2 - RECEIVER 1
13 090-5004-ND COIL 27-1500 - NO DIODE 1
98* 605-5006-00 SHRINK TUBING 1/8" .42 FT.
99* 036-5611-11-F5 CABLE TROUGH OPTOS 1
